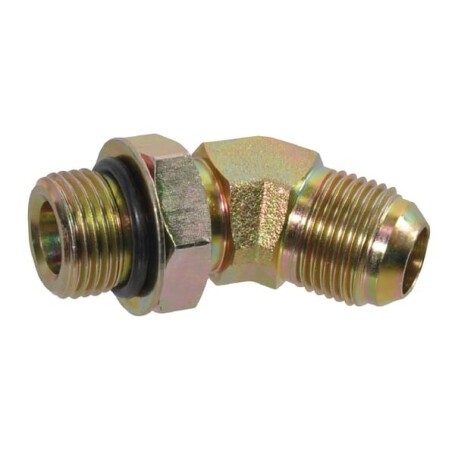

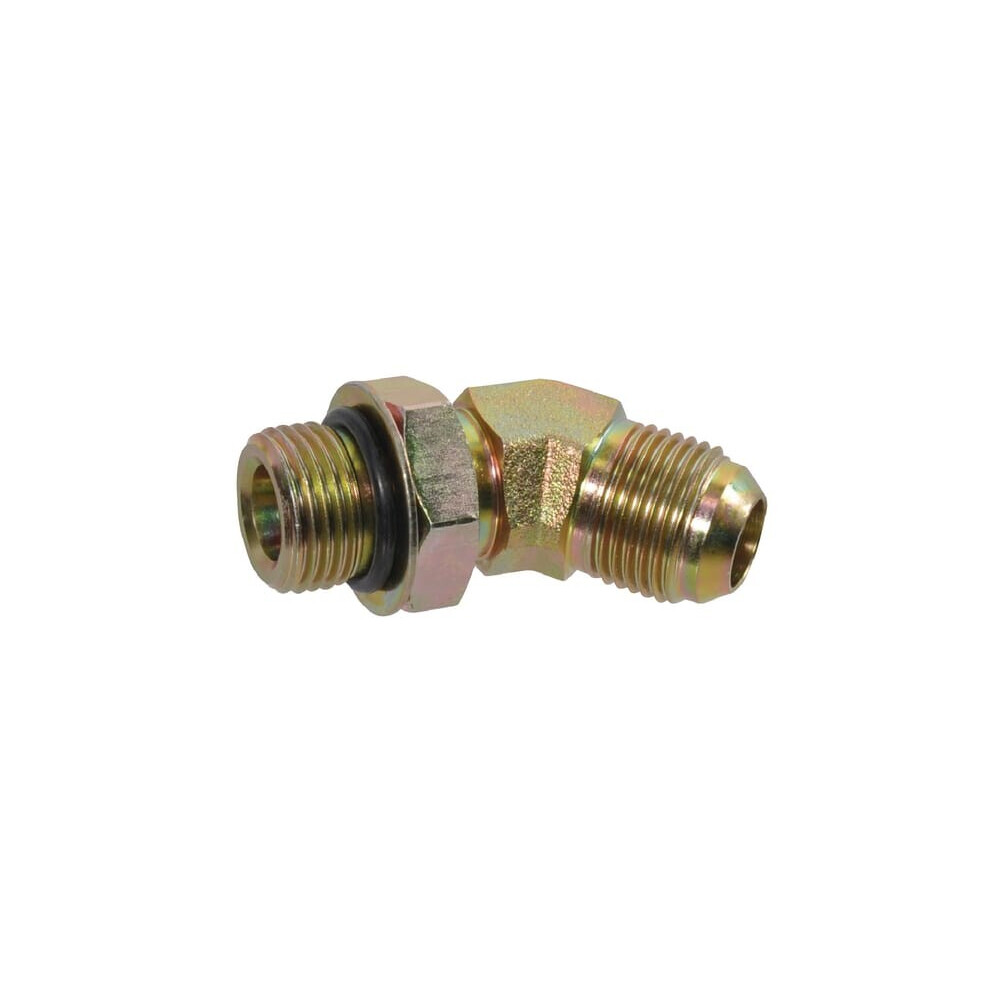

Winkelver. 3/4 x 3/4 UNF BURNETT & HILLMAN RIU4512

Form : Bogen'45deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : n/a

Durchmesser Anschluss 1 : 1/2 Inch

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/4 Inch

Gewindetyp Anschluss Nr. 1 : JIC

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewinde Nr.2 : UNF

Schlüsselweite Schneidringseite : 24.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 25,5 mm

Abstand Anschluss : 35 mm

Max. Betriebsdruck : 340 bar

Anschluss : UNF-Gewinde (JIC)/UNF

Passend für : 45-Grad-Verbindung zwischen Leitung oder Schlauchstutzen u. a. PA

Abdichtung : Durch Stützring 74deg Konus negativ (JIC) flachdichtend (BSP)

Oberflächenbehandlung : Verzinkt auf Anfrage aus Edelstahl lieferbar
