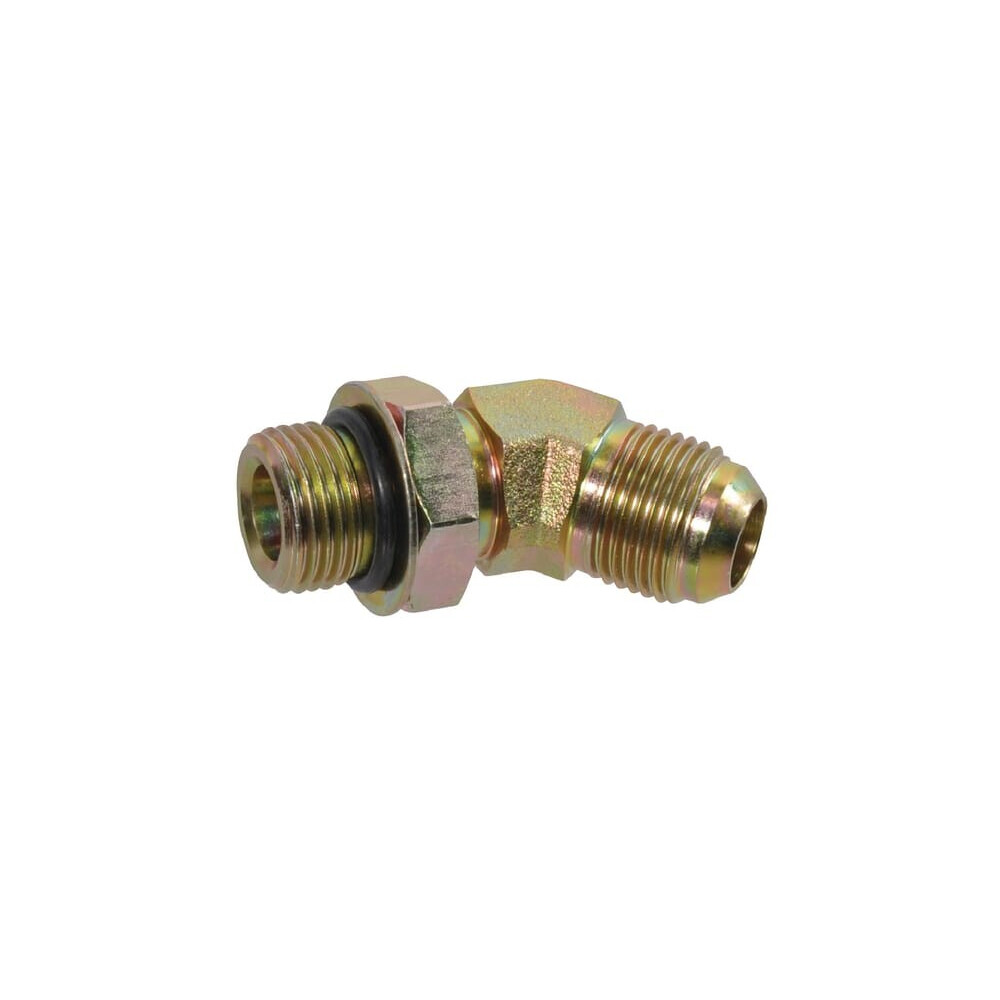

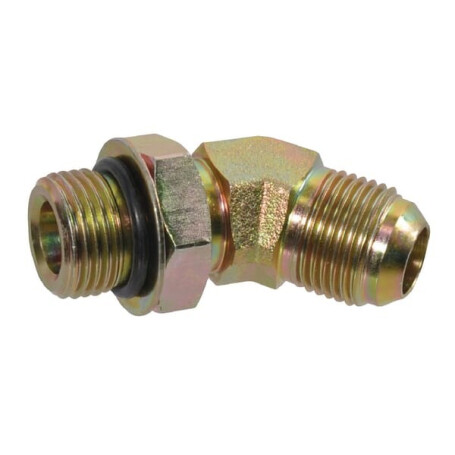

Winkelver. 7/16 x 7/16 UNF BURNETT & HILLMAN RIU4507

Form : Bogen'45deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : n/a

Durchmesser Anschluss 1 : 1/4 Inch

Steckerdurchmesser : 18 mm

Gewindedurchmesser Anschluss Nr. 1 : 7/16 Inch

Gewindetyp Anschluss Nr. 1 : JIC

Schlüsselweite Anschluss Nr. 1 : 13.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewinde Nr.2 : UNF

Schlüsselweite Schneidringseite : 17.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 21,5 mm

Abstand Anschluss : 27,5 mm

Max. Betriebsdruck : 380 bar

Anschluss : UNF-Gewinde (JIC)/UNF

Passend für : 45-Grad-Verbindung zwischen Leitung oder Schlauchstutzen u. a. PA

Abdichtung : Durch Stützring 74deg Konus negativ (JIC) flachdichtend (BSP)

Oberflächenbehandlung : Verzinkt auf Anfrage aus Edelstahl lieferbar
