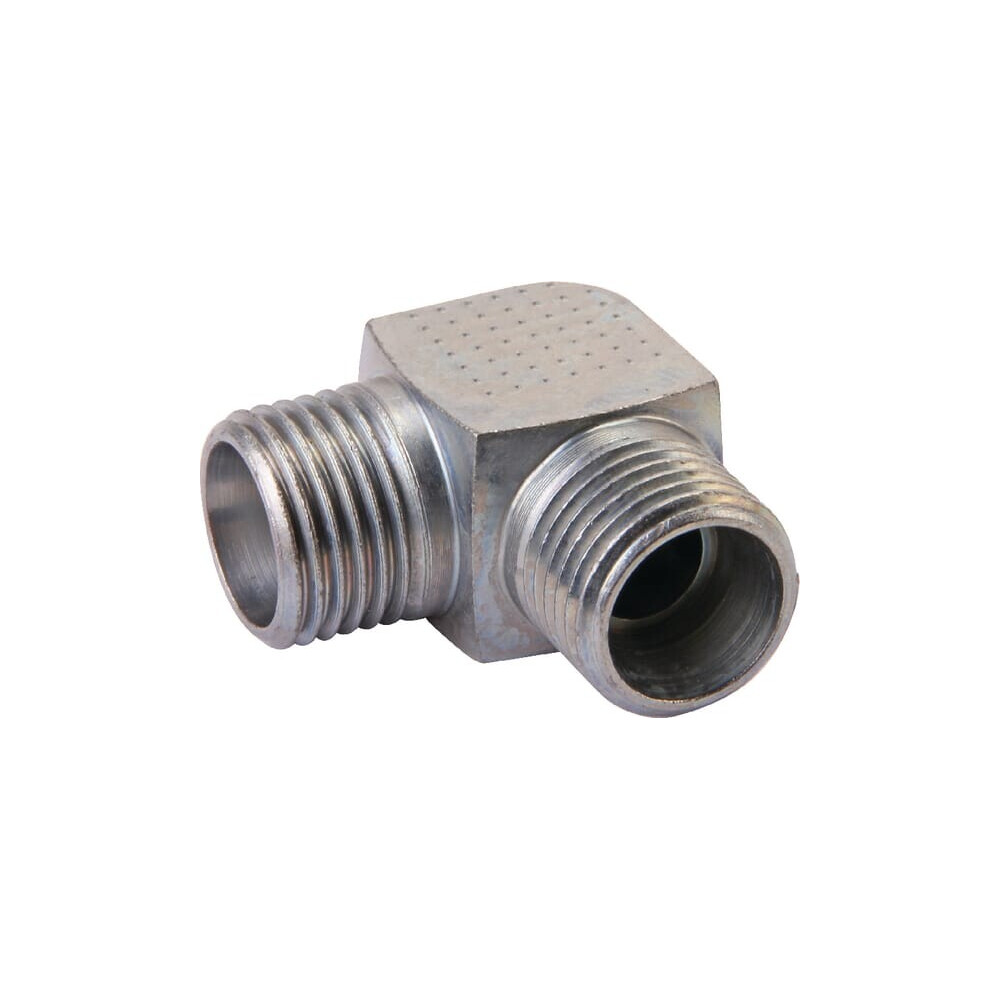

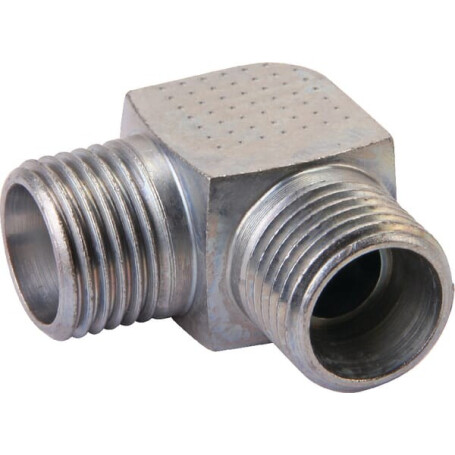

Winkel-Stutzen 6L VOSS WS6L

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 6L

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : M12

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 14.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 6 mm

Länge Anschluss Nr. 2 : 12 mm

Anschlussgewindedurchmesser Nr. 2 : M12

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 14.0 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 500 bar

Oberflächenbehandlung : Zink / Nickel

Abstand Anschluss Mitte bis Ende : 12 19 mm

Abstand von Anschlussmitte zu Einsatz : 12 mm

Innendurchmesser Seite 2 : 6 mm

Norm : DIN 2353
