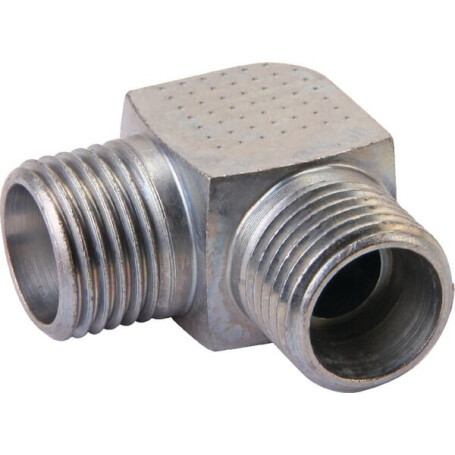

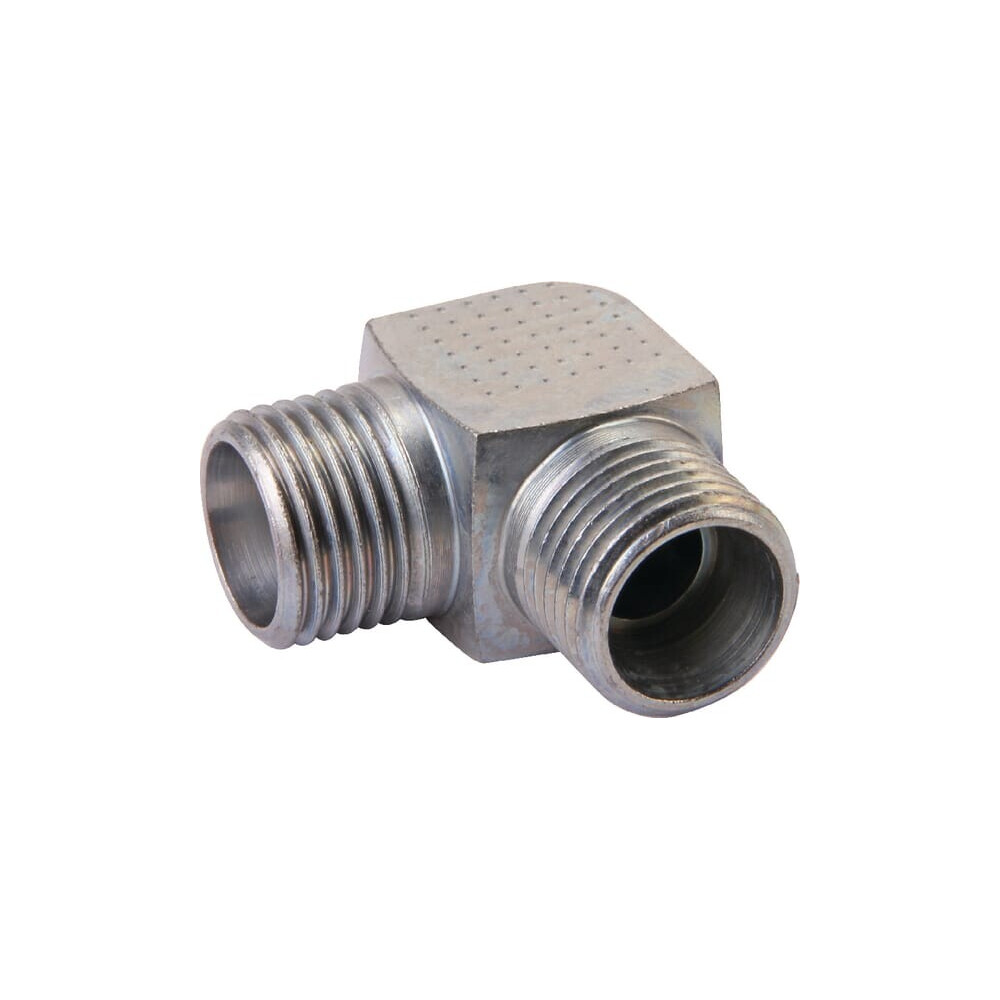

Winkel-Stutzenl 6S VOSS WS6S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 6S

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : M14

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 17.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 6 mm

Länge Anschluss Nr. 2 : 16 mm

Anschlussgewindedurchmesser Nr. 2 : M14

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 17.0 mm

DIN-Norme : 2353 2401

Max. Betriebsdruck : 800 bar

Oberflächenbehandlung : Zink / Nickel

Abstand Anschluss Mitte bis Ende : 16 23 mm

Abstand von Anschlussmitte zu Einsatz : 14 mm

Innendurchmesser Seite 2 : 6 mm

Norm : DIN 2353
