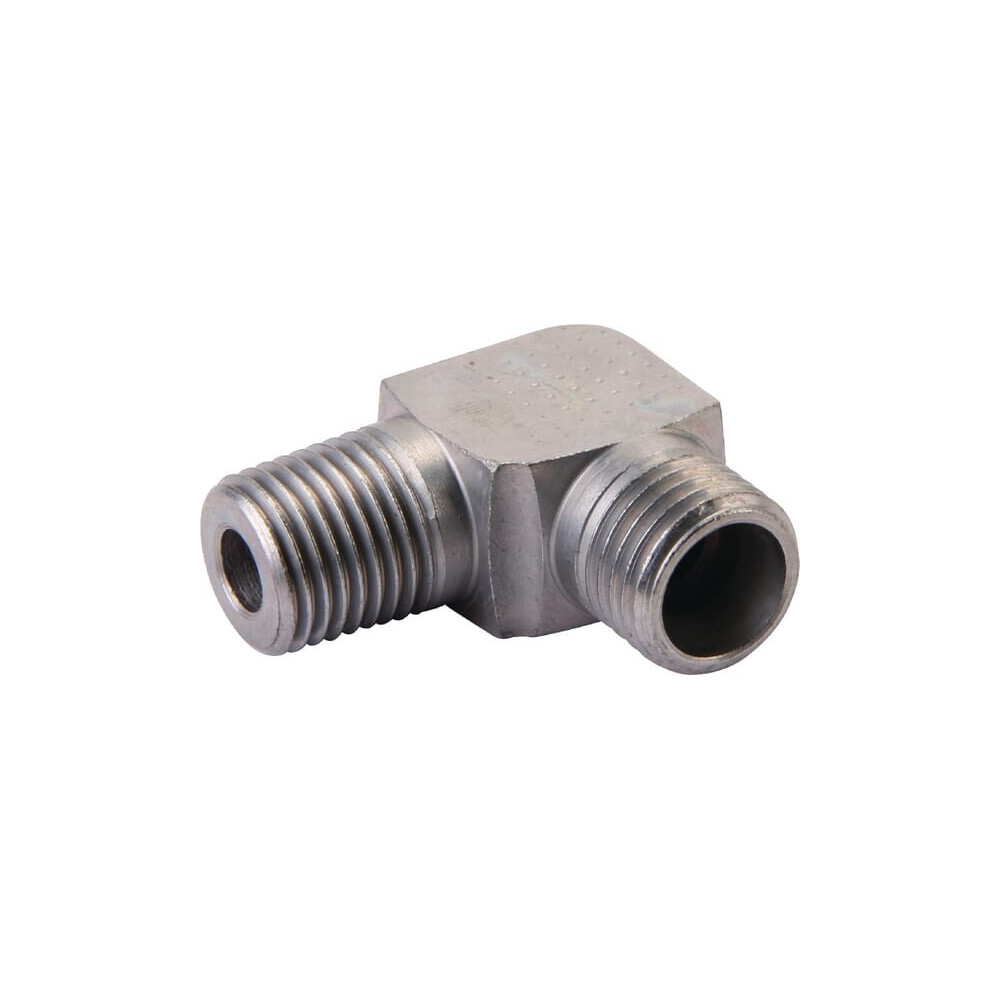

Winkelverschraubg 10L-1/8 BSPT VOSS WES10LRK18

Form : Bogen'90deg

Serienschaltung 1 : 10L

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/8 Inch

Gewindelänge Anschluss Nr. 1 : 8 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Abstand Anschluss Mitte bis Ende : 20 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 10 mm

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 17.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 15 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 4 7 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 315 bar
