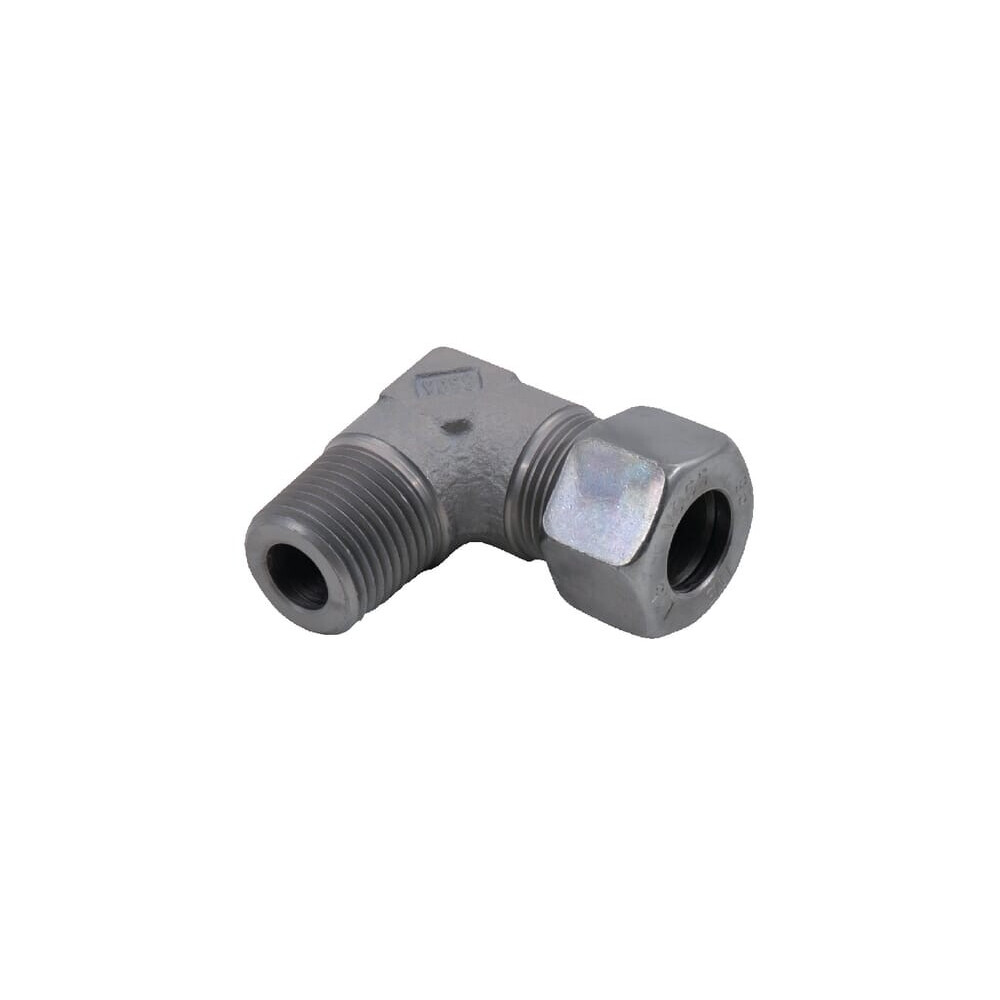

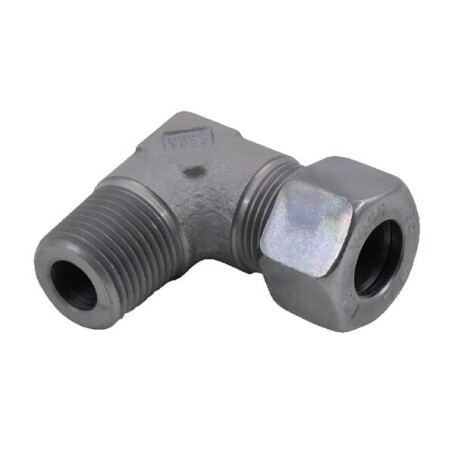

Winkel-Stutzen 10S 3/8NPT VOSS WEV10S38NPT

Form : Bogen'90deg

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 10S

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M18

Gewindelänge Anschluss Nr. 1 : 15,2 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : BSPT

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Abstand Anschluss Mitte bis Ende : 17,5 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewindegröße Nr.2 : 3/8 Inch

Einschraubgewinde Nr.2 : NPT

ANSI-Norm : B1.20.1-1983.

DIN-Norme : 2353

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 630 bar
