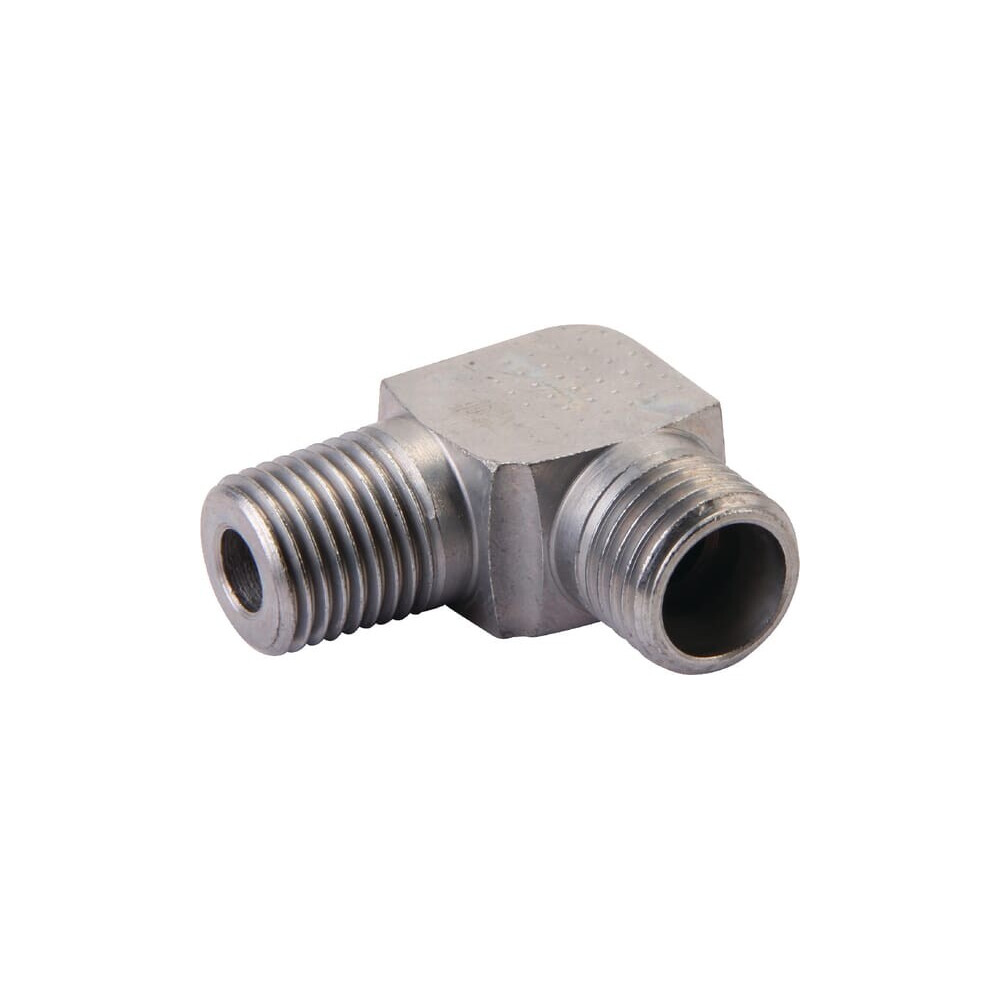

Winkel-Einschraubverbindung VOSS WES12L14NPT

Form : Bogen'90deg

Serienschaltung 1 : 12L

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/4 Inch

Gewindelänge Anschluss Nr. 1 : 15,1 mm

Gewindetyp Anschluss Nr. 1 : NPT

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Abstand Anschluss Mitte bis Ende : 17 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 12 mm

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 19.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 28 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 7 9 mm

Körpergröße : 19 mm

Oberflächenbehandlung : Galvanisiert

Max. Betriebsdruck : 315 bar

Max. Anzugsmoment : 35 N·m
