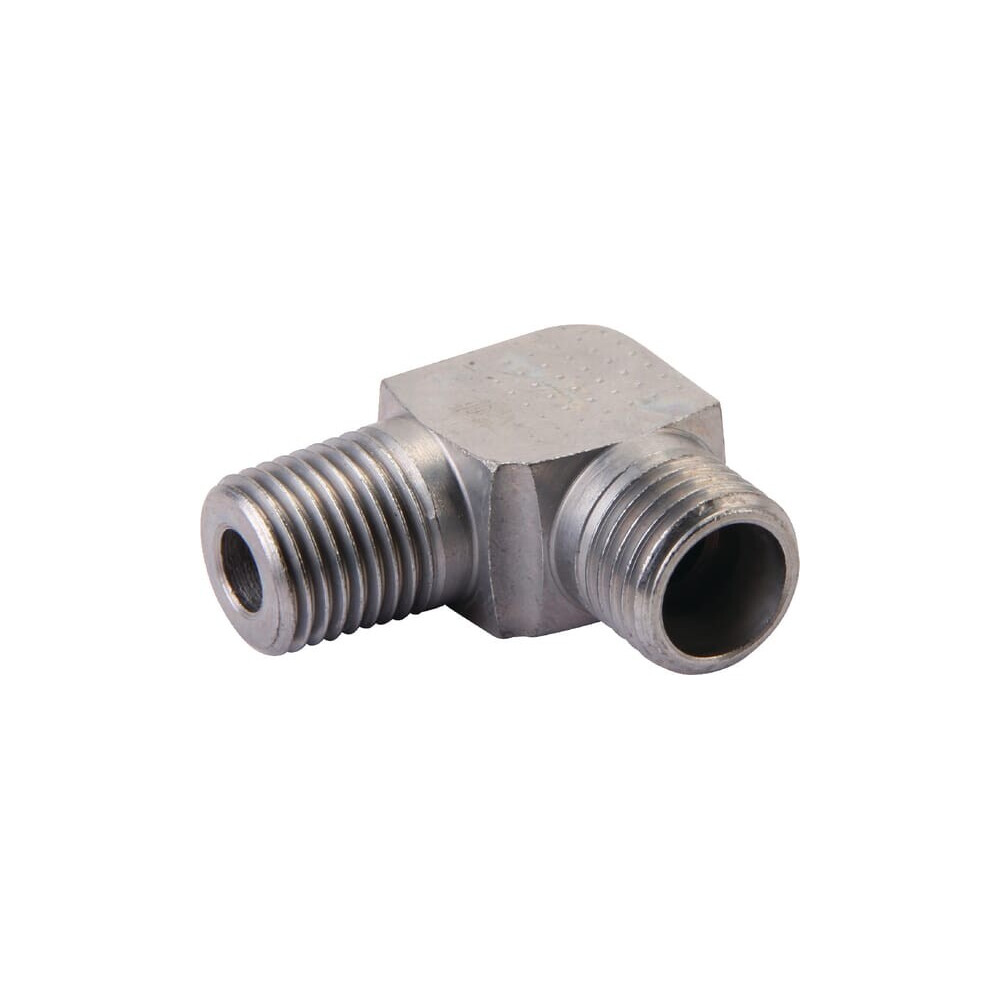

Winkel-Stutzen 12S R3/8 VOSS WES12SRK38

Form : Bogen'90deg

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Serienschaltung 1 : 12S

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/8 Inch

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 24.0 mm

Abstand Anschluss Mitte bis Ende : 38 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 12 mm

Anschlussgewindedurchmesser Nr. 2 : M20

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 22.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 20 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 8 mm

Körpergröße : 22 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 630 bar
