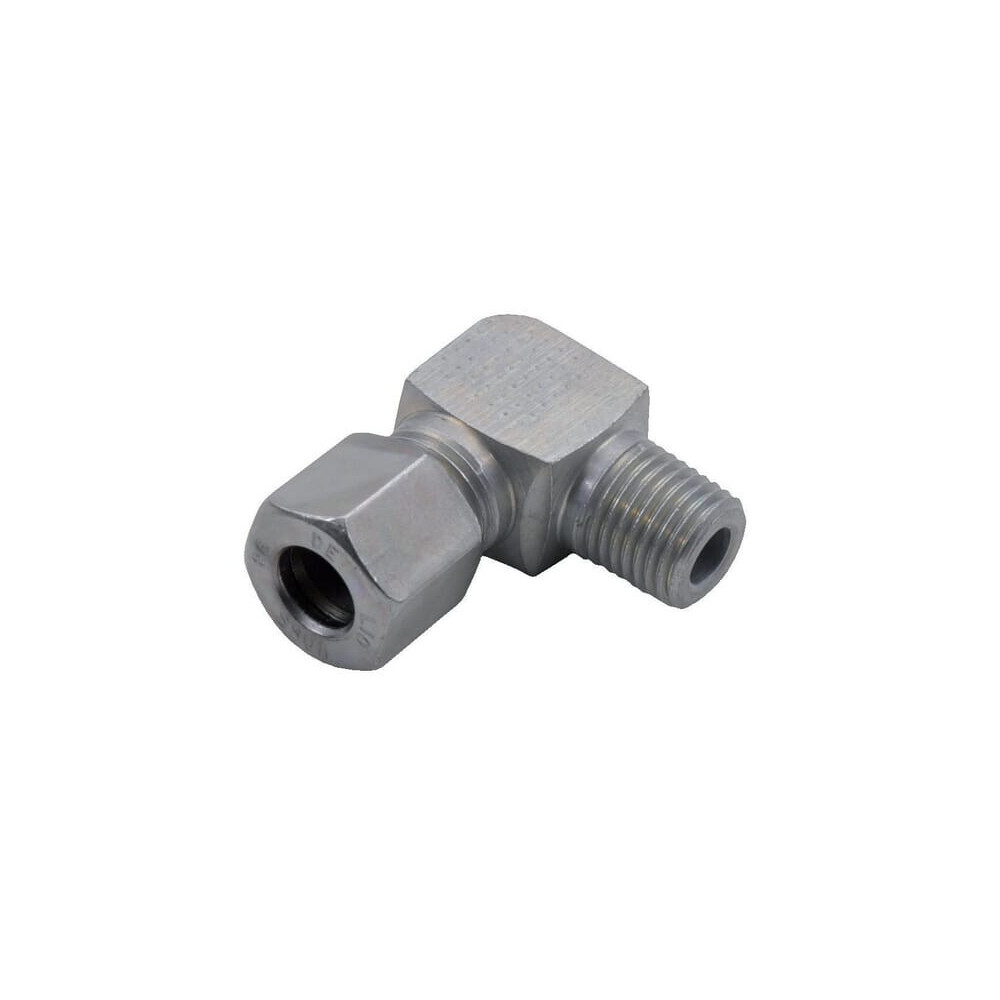

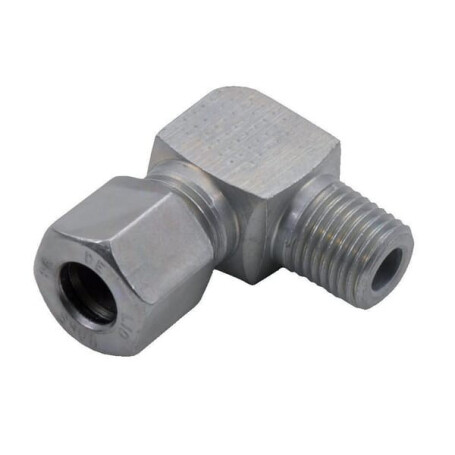

Winkel-Stutzen 16S M22 VOSS WEV16SM22

Form : Bogen'90deg

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 16S

Steckerdurchmesser : 16 mm

Gewindedurchmesser Anschluss Nr. 1 : M24

Gewindelänge Anschluss Nr. 1 : 14 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 30.0 mm

Abstand Anschluss Mitte bis Ende : 43 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M22

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Abstand Anschluss Nr. 2 Mitte bis Ende : 22,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Körpergröße : 24 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar
