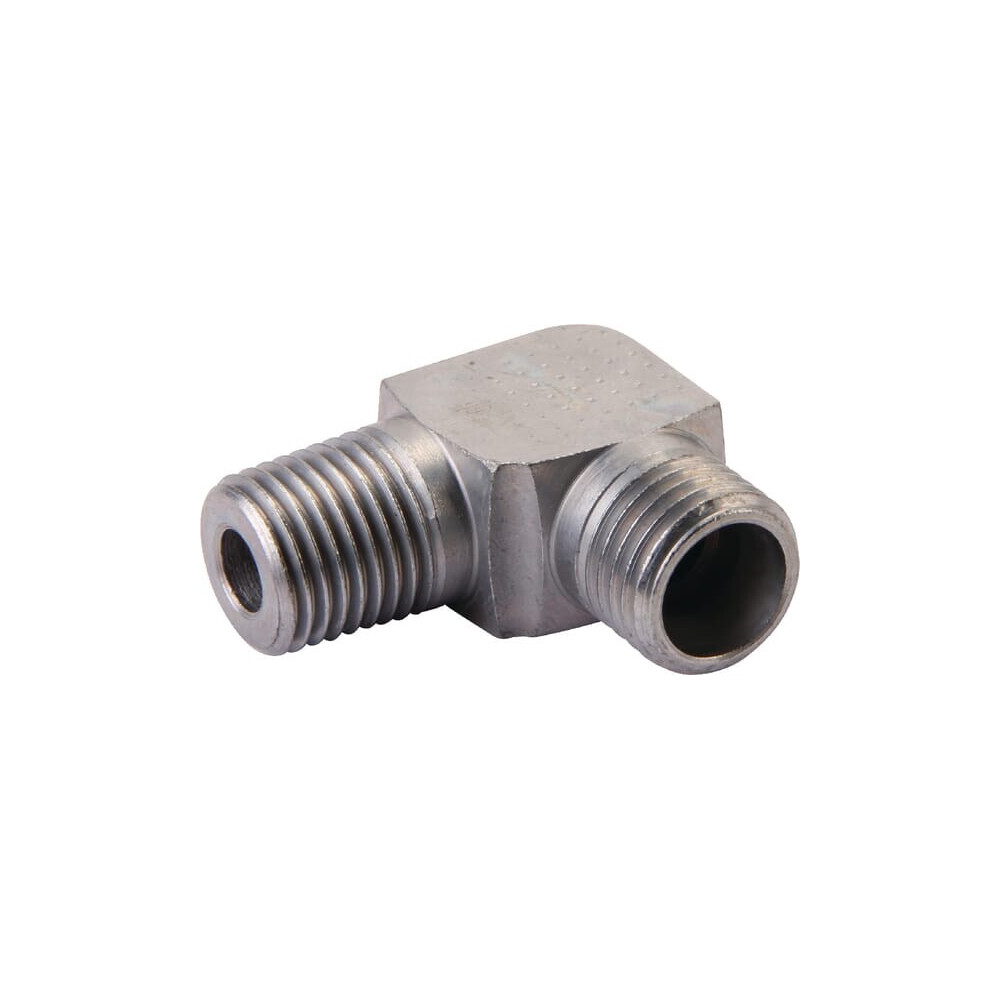

Winkel-Einschraubverbindung VOSS WES18L12NPT

Form : Bogen'90deg

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Serienschaltung 1 : 18L

Steckerdurchmesser : 16 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/2 Inch

Gewindelänge Anschluss Nr. 1 : 19,8 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 32.0 mm

Abstand Anschluss Mitte bis Ende : 23,5 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 18 mm

Anschlussgewindedurchmesser Nr. 2 : M26

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 24.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 37 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 14 mm

Körpergröße : 24 mm

Oberflächenbehandlung : Galvanisiert

Max. Betriebsdruck : 315 bar

Max. Anzugsmoment : 110 N·m
