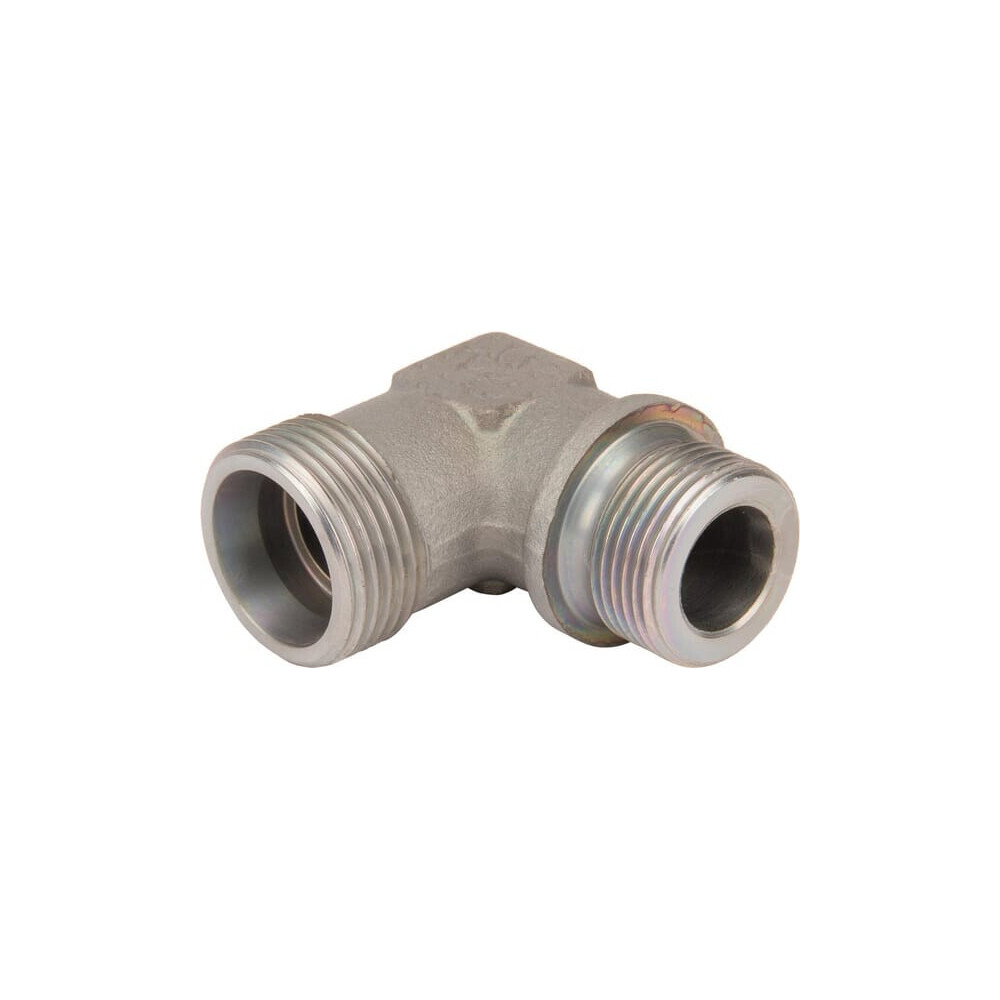

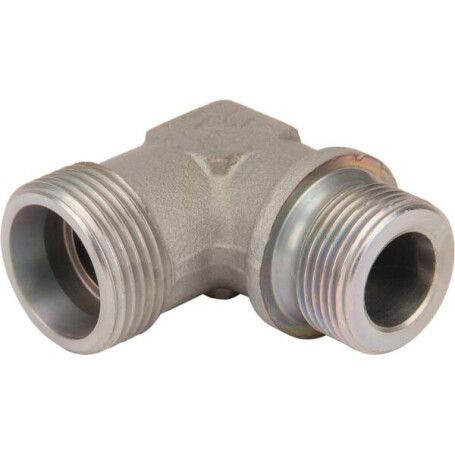

Winkel-Einschraubverbindung VOSS WES20SR34

Form : Bogen'90deg

Serienschaltung 1 : 20S

Steckerdurchmesser : 18 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/4 Inch

Gewindelänge Anschluss Nr. 1 : 16 mm

Gewindetyp Anschluss Nr. 1 : BSPT

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Abstand Anschluss Mitte bis Ende : 48 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 20 mm

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Abstand Anschluss Nr. 2 Mitte bis Ende : 31 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Körpergröße : 27 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar
