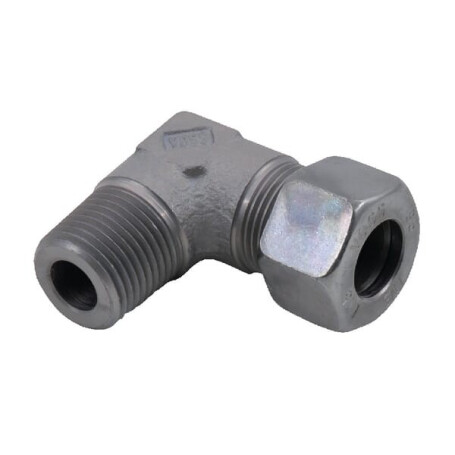

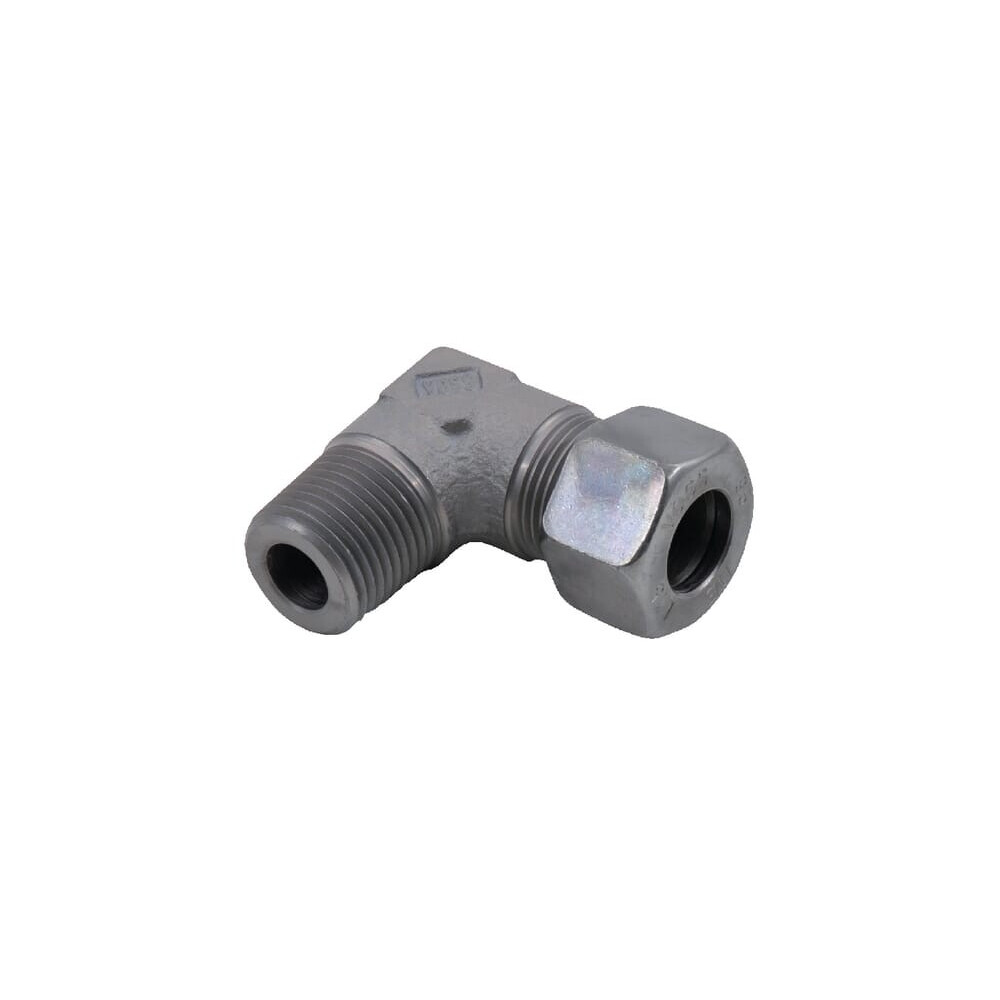

Winkel-Stutzen 22L 3/4NPT VOSS WEV22L34NPT

Form : Bogen'90deg

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 22L

Steckerdurchmesser : 22 mm

Gewindedurchmesser Anschluss Nr. 1 : M30

Gewindelänge Anschluss Nr. 1 : 20,1 mm

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Abstand Anschluss Mitte bis Ende : 27,5 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewindegröße Nr.2 : 3/4 Inch

Einschraubgewinde Nr.2 : NPT

ANSI-Norm : B1.20.1-1983.

DIN-Norme : 2353

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 160 bar
