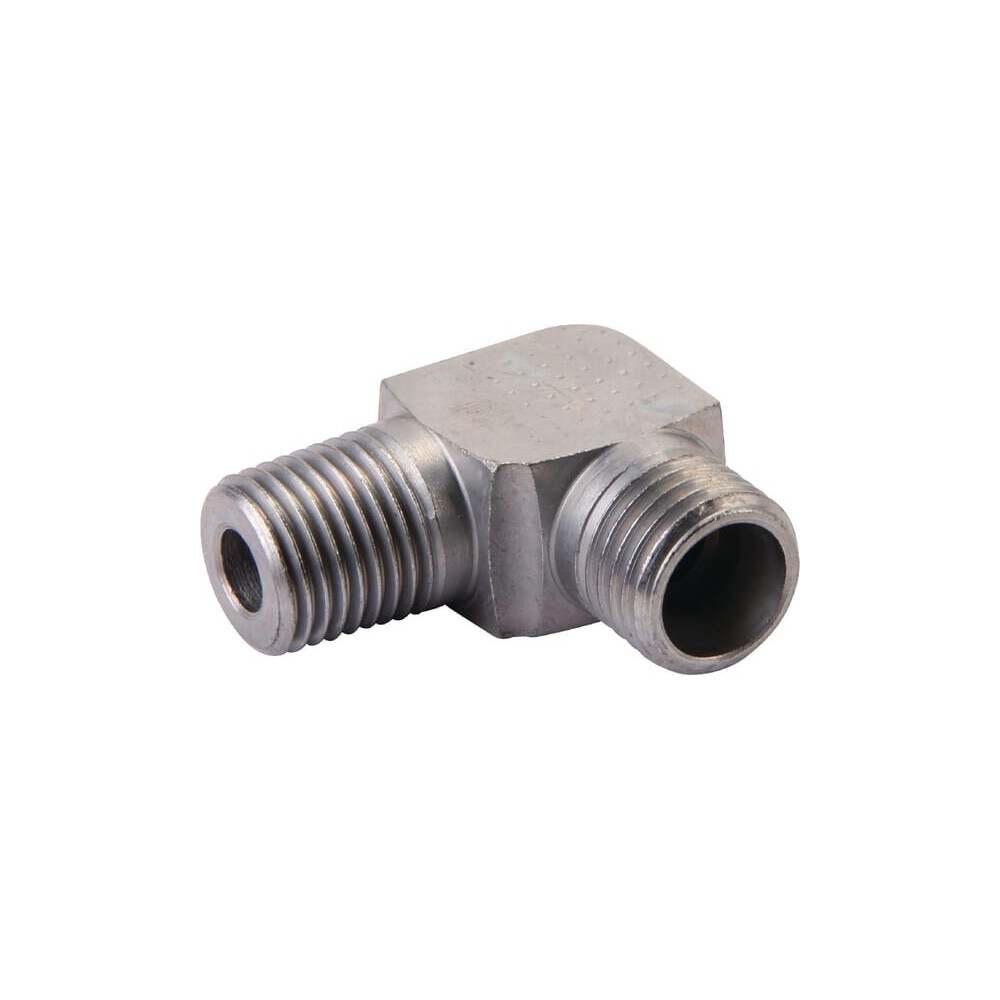

Winkel-Einschraubverbindung VOSS WES22L34NPT

Form : Bogen'90deg

Serienschaltung 1 : 22L

Steckerdurchmesser : 22 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/4 Inch

Gewindelänge Anschluss Nr. 1 : 20,1 mm

Gewindetyp Anschluss Nr. 1 : NPT

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Abstand Anschluss Mitte bis Ende : 27,5 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 22 mm

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 27.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 42 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 18 19 mm

Körpergröße : 27 mm

Oberflächenbehandlung : Galvanisiert

Max. Betriebsdruck : 160 bar

Max. Anzugsmoment : 175 N·m
