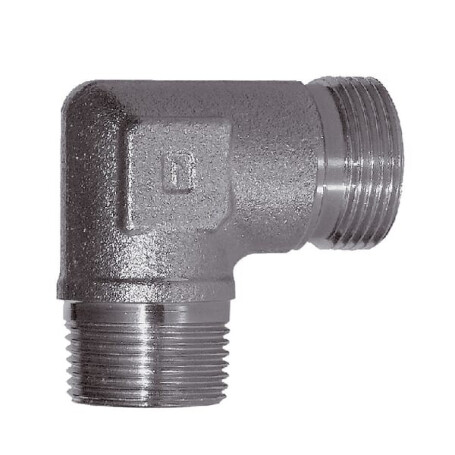

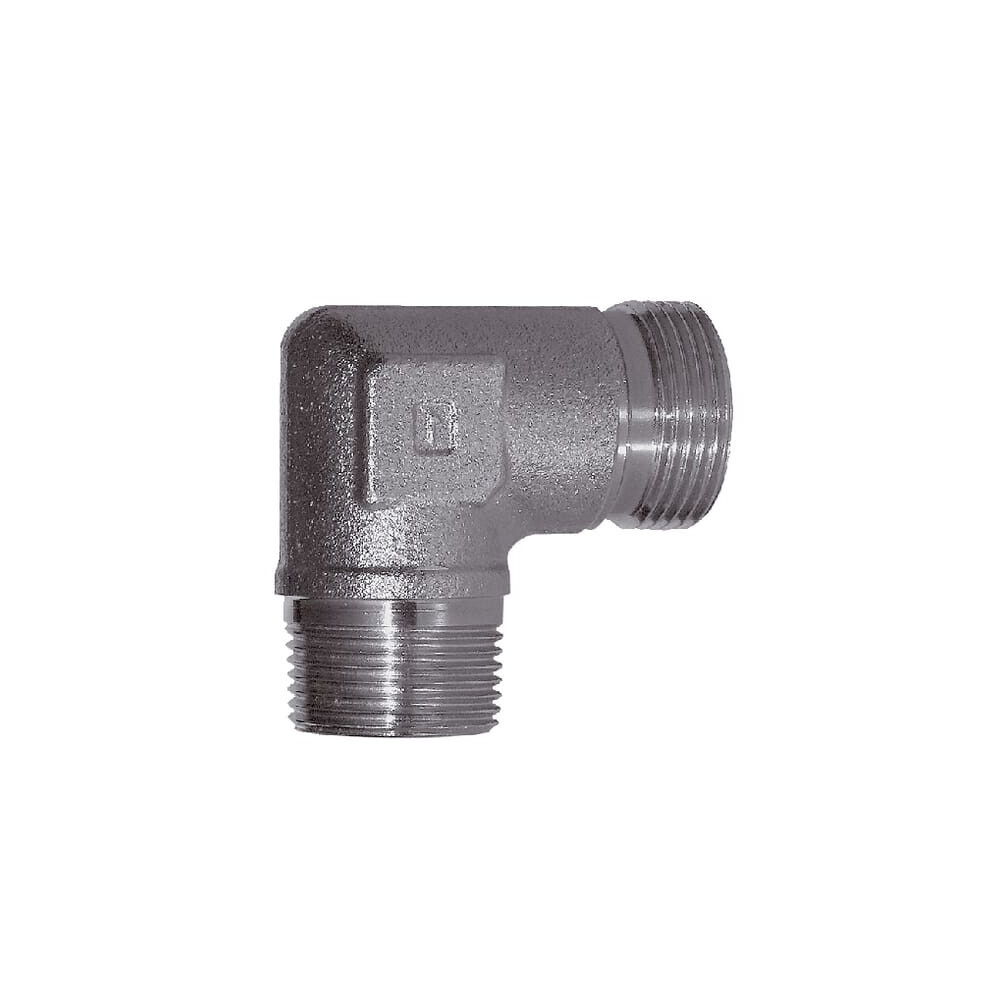

Winkel-Einschraubverbindung VOSS WES6SM12

Form : Bogen'90deg

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Serienschaltung 1 : n/a

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : M14

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : NPT

Schlüsselweite Anschluss Nr. 1 : 17.0 mm

Abstand Anschluss Mitte bis Ende : 18 mm

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M12

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 12.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 16 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 4 mm

Körpergröße : 14 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 630 bar
