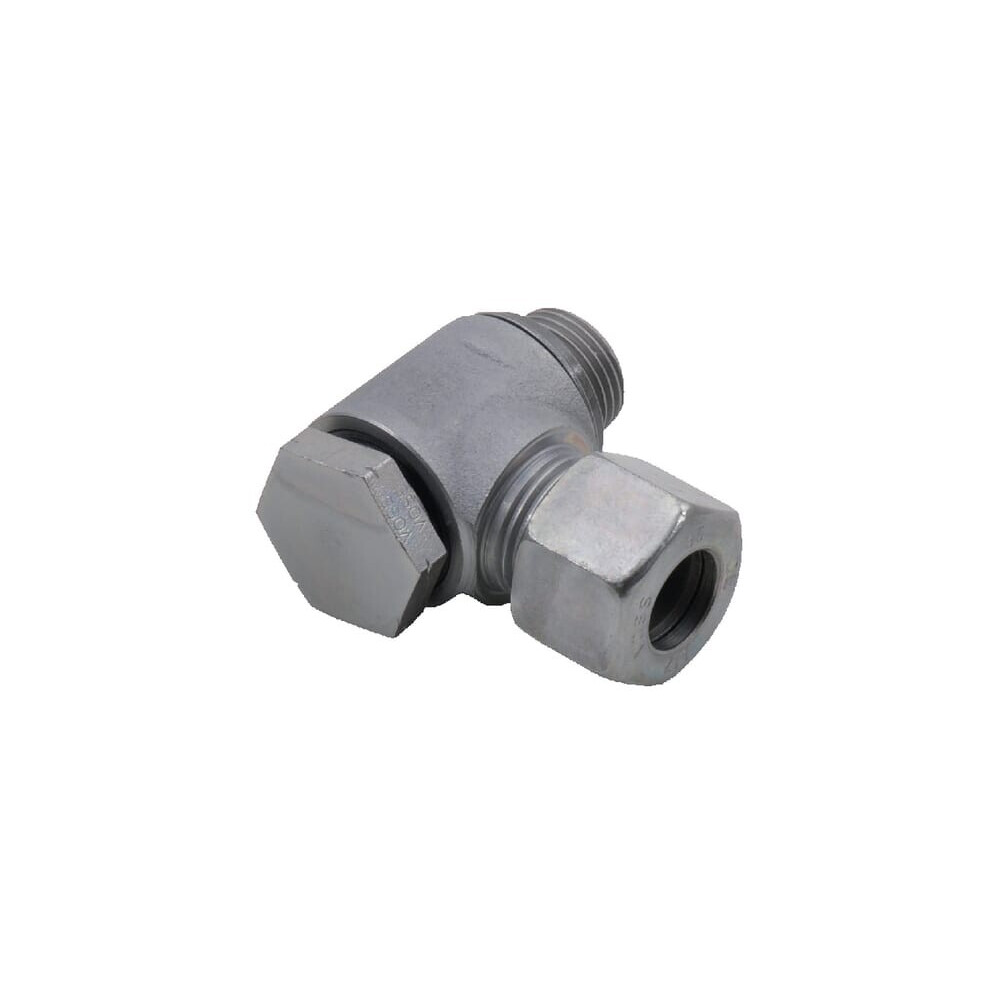

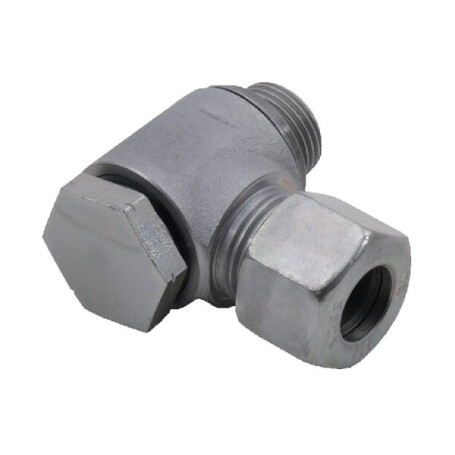

Winkel-Schwenkstutzen 10L R3/8 VOSS RSWV10LR38WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 10L

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M16

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Abstand Anschluss Mitte bis Ende : 33 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewindegröße Nr.2 : 3/8 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 19

Einschraubgewinde Nr.2 : BSP

Abstand Anschluss Nr. 2 Mitte bis Ende : 17,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 500 bar

Dichtungsmaterial : Metall'Synthetikelastomer
