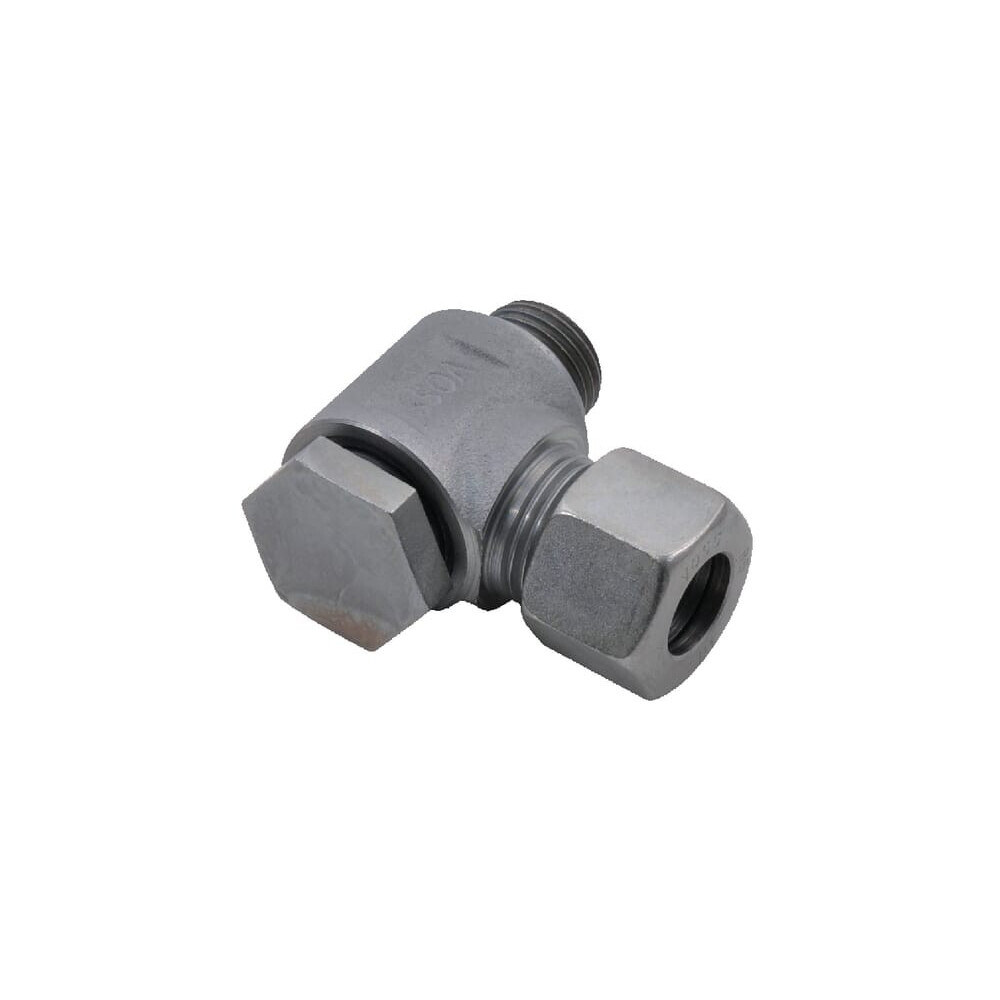

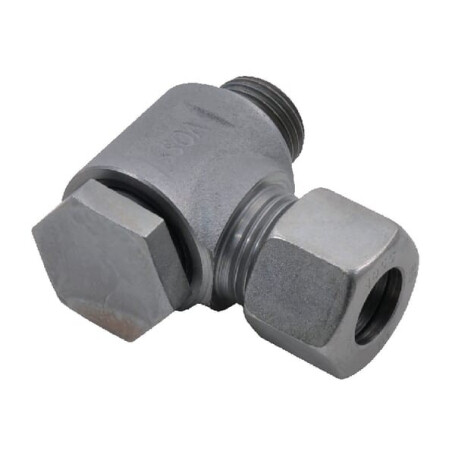

Winkel-Schwenkstutzen 15L M18 VOSS RSWV15LM18

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 15L

Steckerdurchmesser : 14 mm

Gewindedurchmesser Anschluss Nr. 1 : M22

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 24.0 mm

Abstand Anschluss Mitte bis Ende : 36 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 27.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 18,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Körpergröße : 42,5 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar

Dichtungsmaterial : Metall
