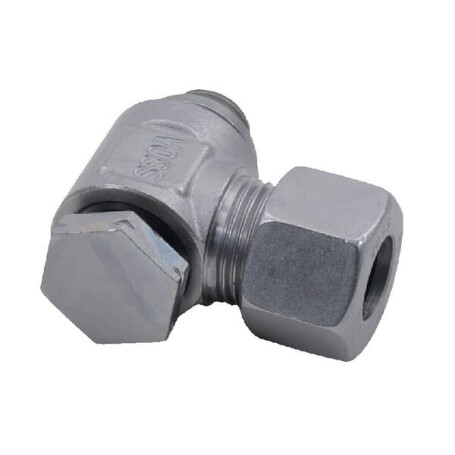

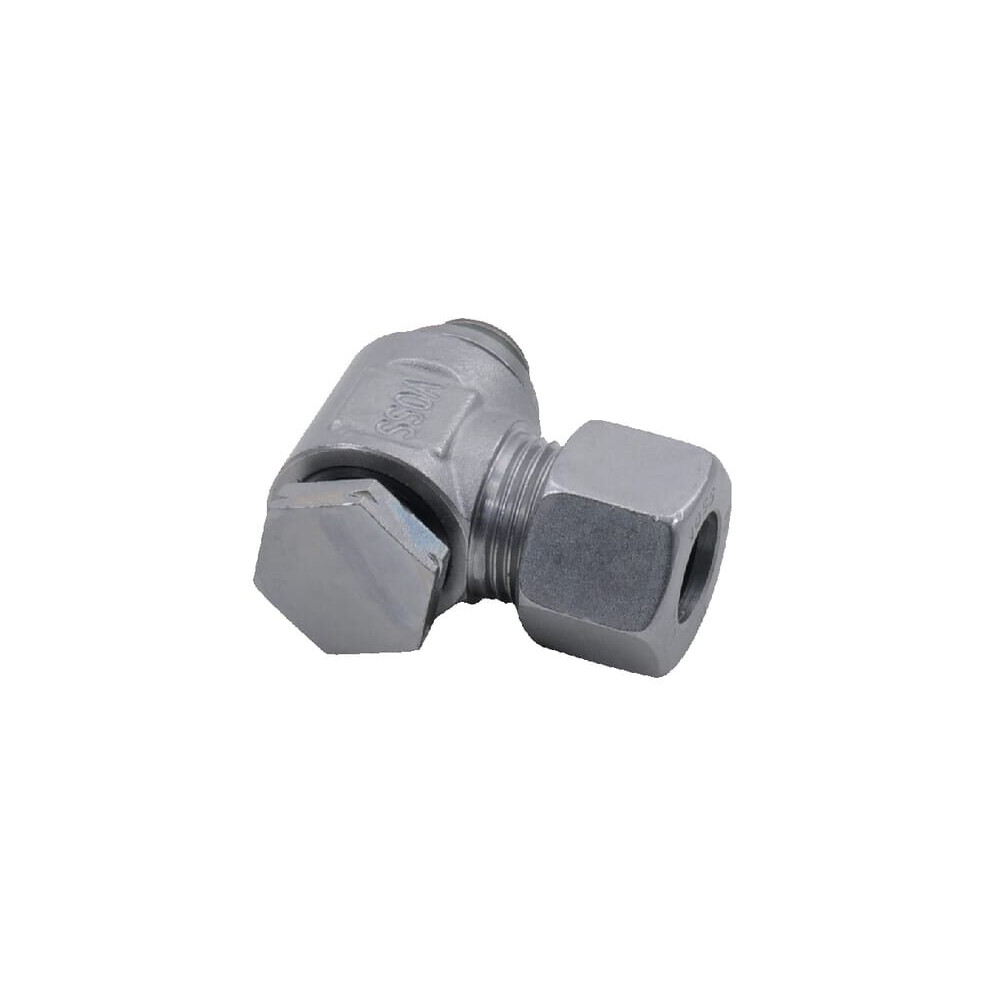

Winkel-Schwenkstutzen 20S R3/4 VOSS RSWV20SR34

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 20S

Steckerdurchmesser : 20 mm

Gewindedurchmesser Anschluss Nr. 1 : M30

Gewindelänge Anschluss Nr. 1 : 16 mm

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Abstand Anschluss Mitte bis Ende : 49 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewindegröße Nr.2 : 3/4 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 14

Einschraubgewinde Nr.2 : BSP

Abstand Anschluss Nr. 2 Mitte bis Ende : 27,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 315 bar

Dichtungsmaterial : Metall
