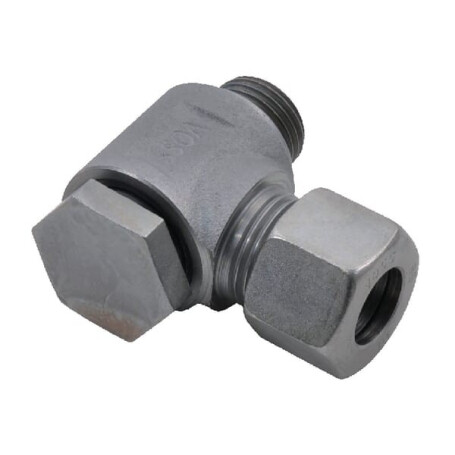

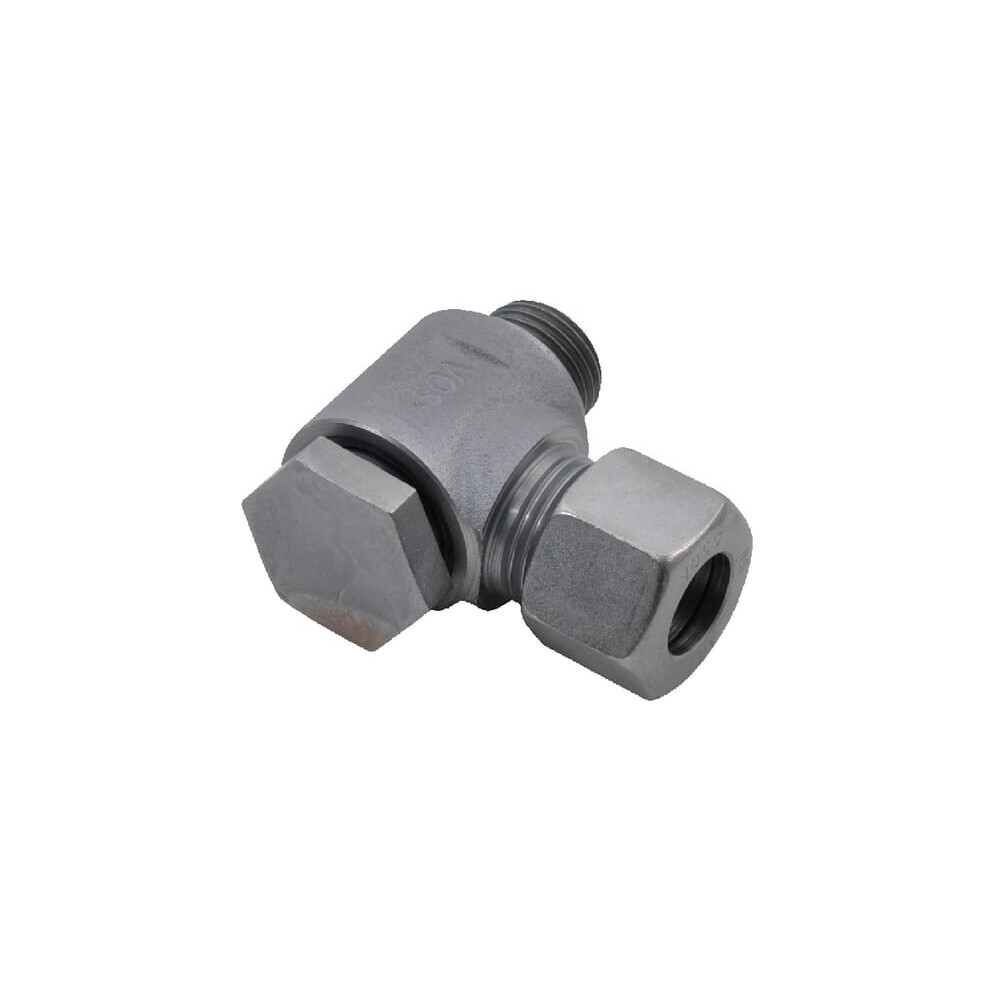

Winkel-Schwenkstutzen 6L M10 VOSS RSWV6LM10

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 6L

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : M12

Gewindelänge Anschluss Nr. 1 : 8 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 14.0 mm

Abstand Anschluss Mitte bis Ende : 27 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M10

Anschlussgewindesteigung Nr. 2 : 1.00 mm

Einschraubgewinde Nr.2 : Metrisch

Abstand Anschluss Nr. 2 Mitte bis Ende : 26 mm

Abstand von Anschlussmitte zu Einsatz : 10 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Körpergröße : 21 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 500 bar

Dichtungsmaterial : Metall
