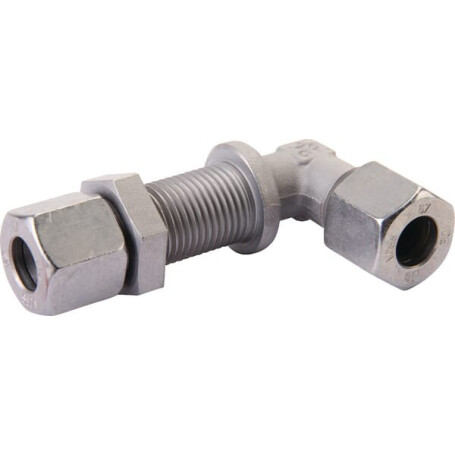

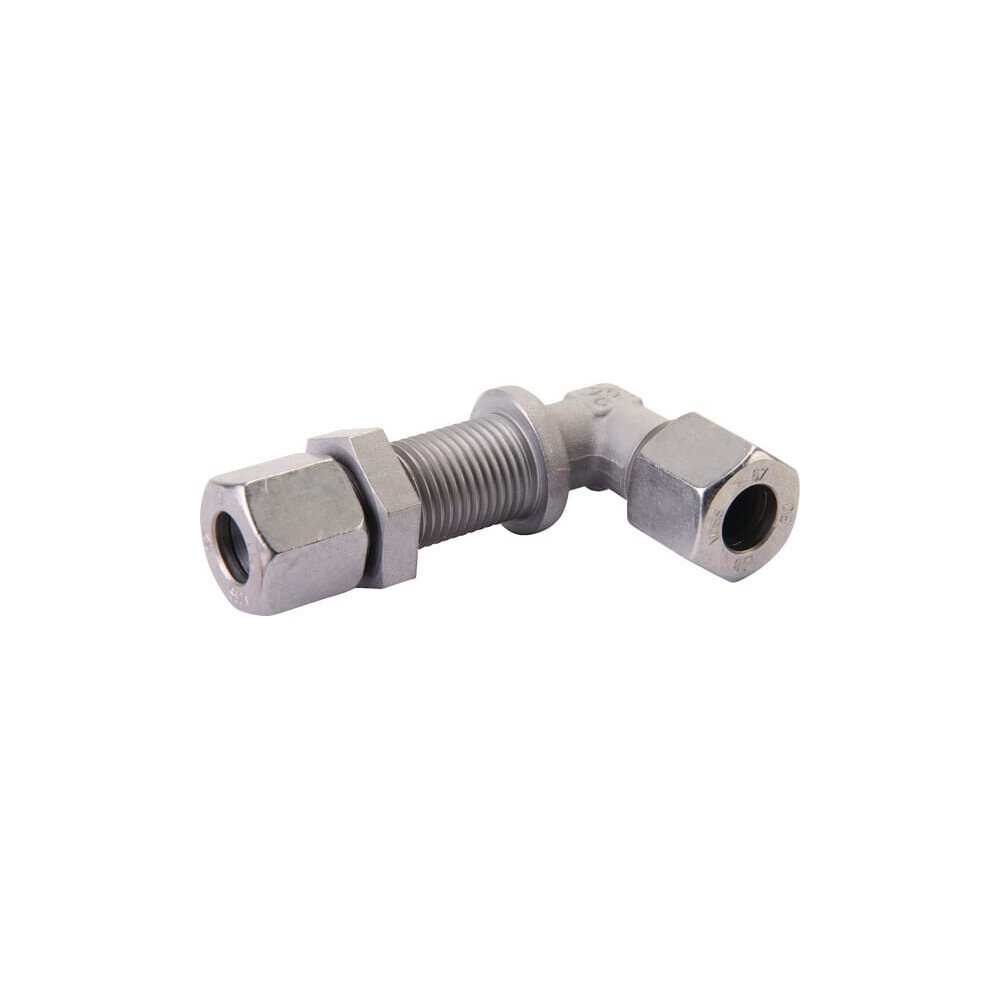

Winkelschottverschraubung 38S VOSS WSV38S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 38S

Innendurchmesser : 32 mm

Steckerdurchmesser : 38 mm

Gewindedurchmesser Anschluss Nr. 1 : M52

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 60.0 mm

Abstand Anschluss Mitte bis Ende : 72 68 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Reihenschaltung 2 : 38S

Anschlussdurchmesser Nr. 2 : 38 mm

Anschlussgewindedurchmesser Nr. 2 : M52

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 60.0 mm

SAE-Norm : J1723 J1736

DIN-Norme : 2353 80750 2401

Körpergröße : 50 mm

Konuswinkel : 24 deg

Material : Stahl

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 315 bar

Norm : DIN 2353 Sechskantmutter nach DIN 80750

Abdichtung : - Leitungsanschluss mit 24deg Konus
