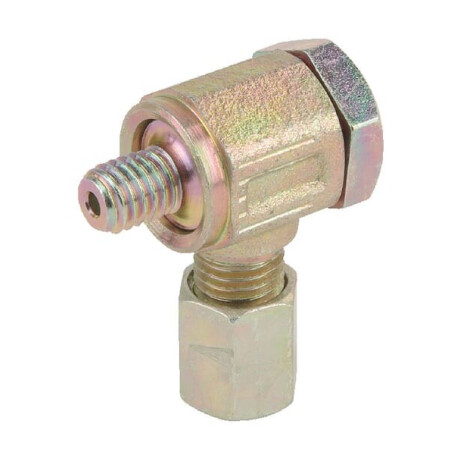

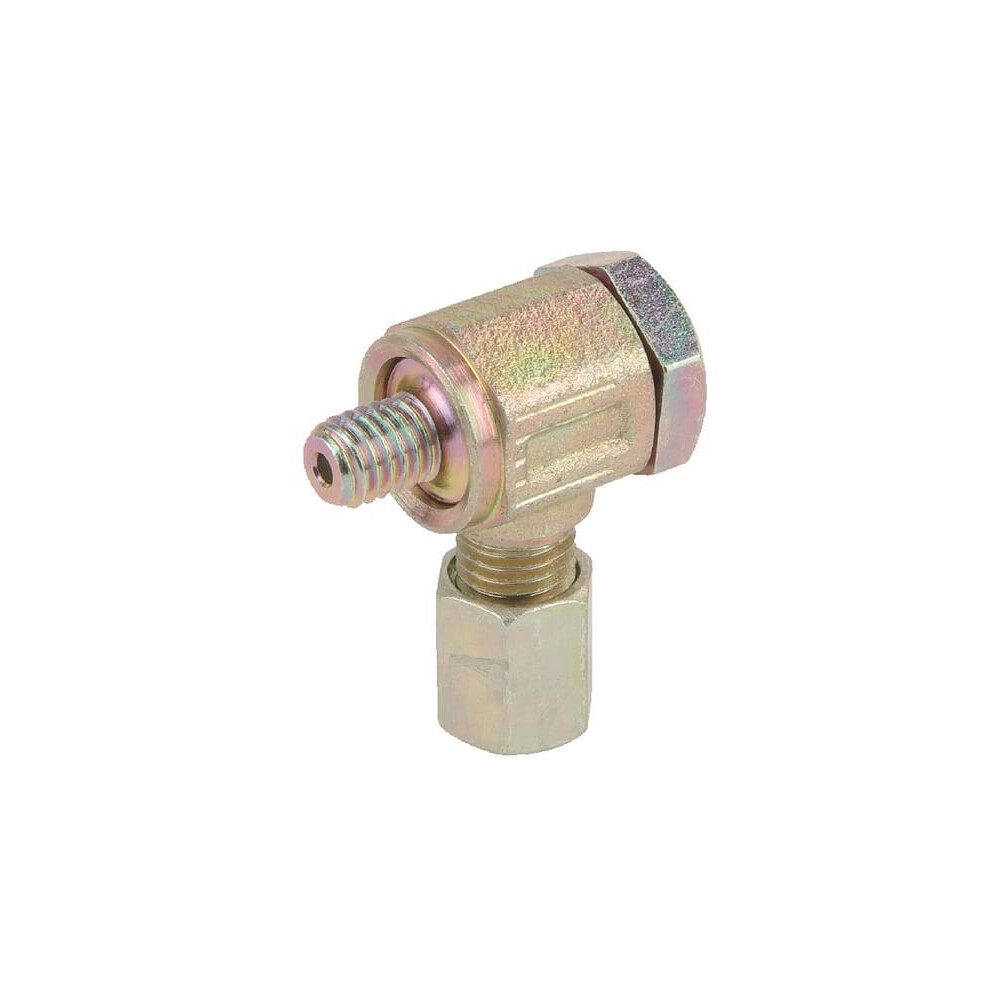

Winkel Schwenkverschraubung UNIVERSAL CLRSWV4LLM6

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 4LL

Steckerdurchmesser : 4 mm

Gewindedurchmesser Anschluss Nr. 1 : M6

Gewindelänge Anschluss Nr. 1 : 6 mm

Gewindesteigung Anschluss Nr. 1 : 1.00 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 12.5 mm

Abstand Anschluss Mitte bis Ende : 22,5 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Schlüsselweite Schneidringseite : 17.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 8 mm

Außendurchmesser : 12,5 mm

Körpergröße : 13 mm

Max. Betriebsdruck : 100 bar
