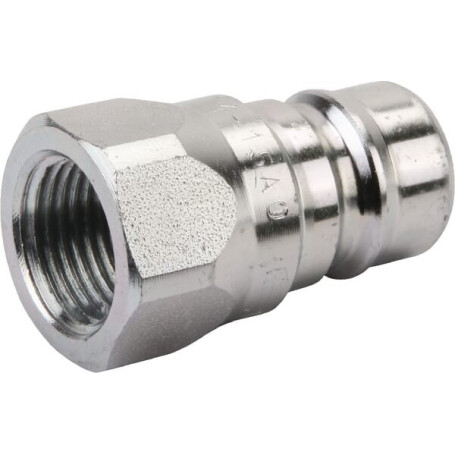

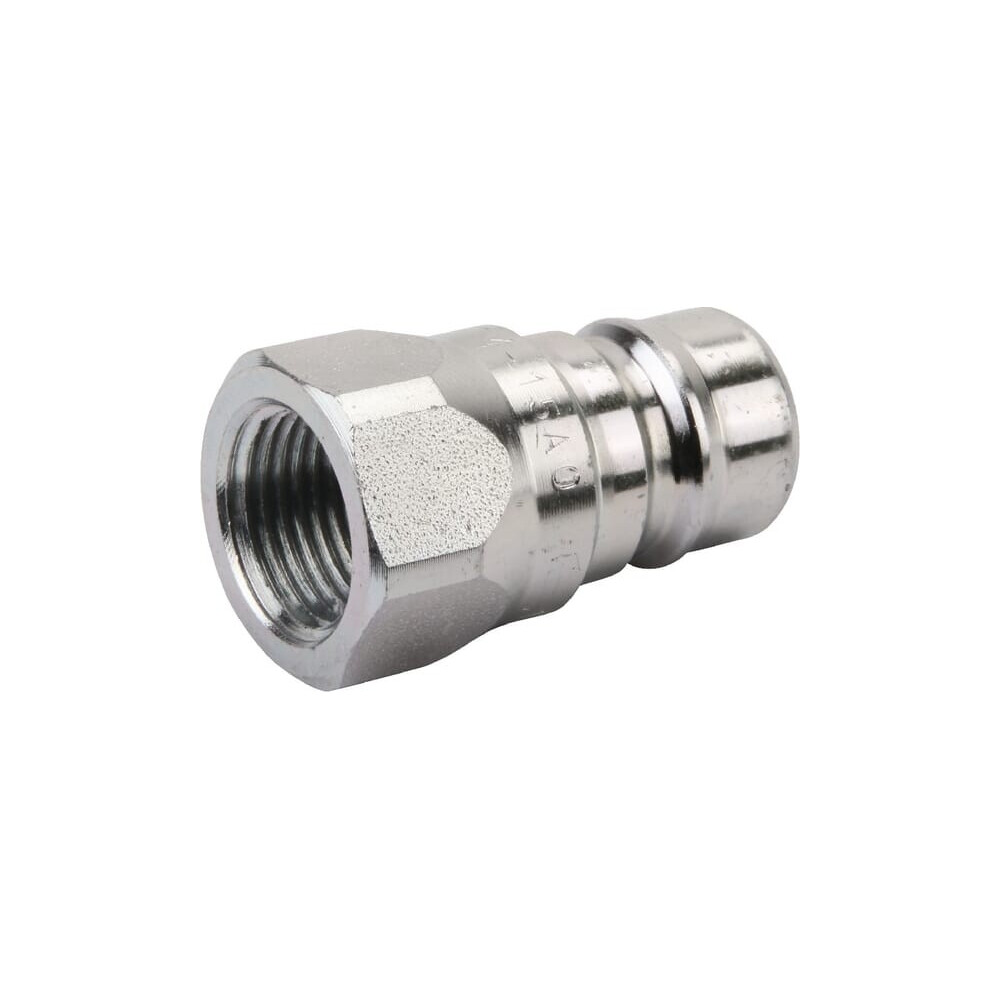

Schnellverschlusskupplung mit male 3/8" - 10 - 3/8" NPT FASTER ANV38NPTM

Form : Gerade

Typ Anschluss Nr. 1 : Schnellkupplung

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 1 : 0,68 Inch

Steckerdurchmesser : 17,2 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/8 Inch

Gewindetyp Anschluss Nr. 1 : NPTF

Sechskantgröße Anschluss Nr. 1 : 22 mm

Größen-Code : BG 2

Gehäusegröße : 10 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Einschraubgewindegröße Nr.2 : 3/8 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 18

Einschraubgewinde Nr.2 : NPTF

Unter Druck kuppelbar : Nein

ANSI-Norm : B1.20.3

ISO Norm : 7241-A

Durchflussrate bei 2 bar : 30 l/min

Außendurchmesser : 24 mm

Länge : 39 mm

Gesamtlänge : 81 mm

Material : Stahl

Oberflächenbehandlung : Verchromt

Arbeitsdruck : 300 bar

Max. Betriebstemperatur : 125 °C

Min. Betriebstemperatur : -25 °C

Verriegelung Schnellanschluss : Radialwälzkörper

Betriebstyp Schnellanschluss : Hülsenverriegelung

Betriebstyp Schnelltrenner : Hülsenverriegelung

Dichtungsmaterial : Nitrilkautschuk [NBR]

Serie : ANV

Ventiltyp : Tellerventil
