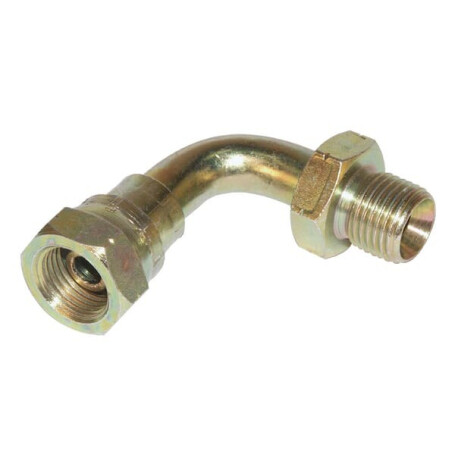

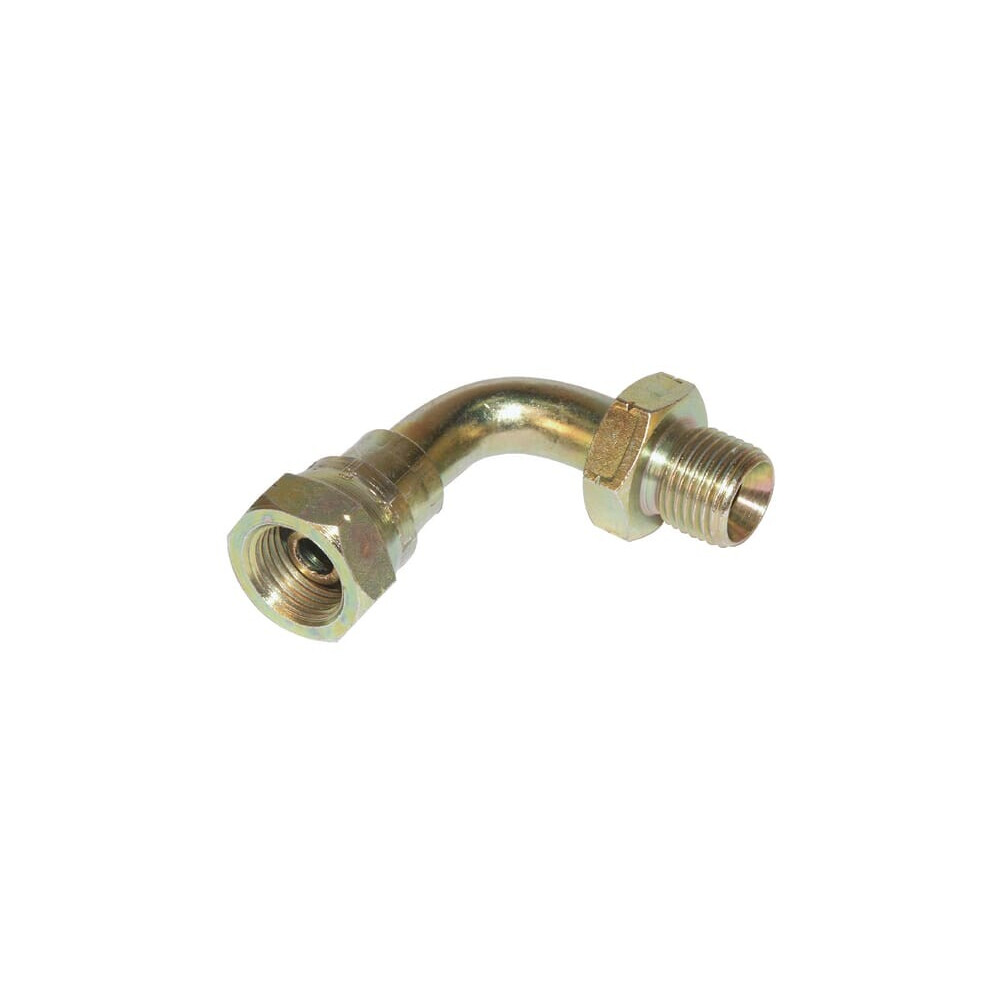

Bogen AG-IG M16x1,5 UNIVERSAL MF90M16B

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Überwurfmutter

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M16

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Kegelwinkel Seite 1 : 60 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 10 mm

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 22.0 mm

Kegelwinkel Seite 2 : 60 deg

Max. Betriebsdruck : 340 bar

Oberflächenbehandlung : Verzinkt

Material : Stahl

Abstand Anschluss Mitte bis Ende : 38 mm

Abstand von Anschlussmitte zu Einsatz : 52 mm

Anschluss : Metrische Überwurfmutter / Metrisches Außengewinde
