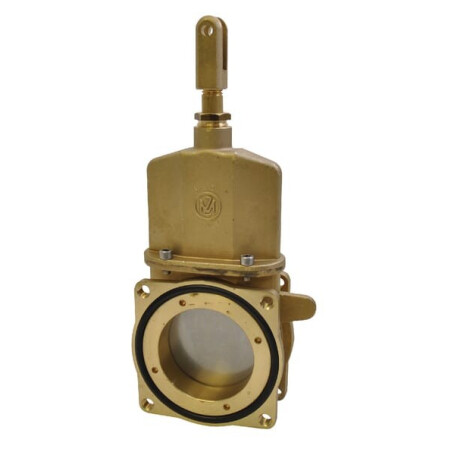

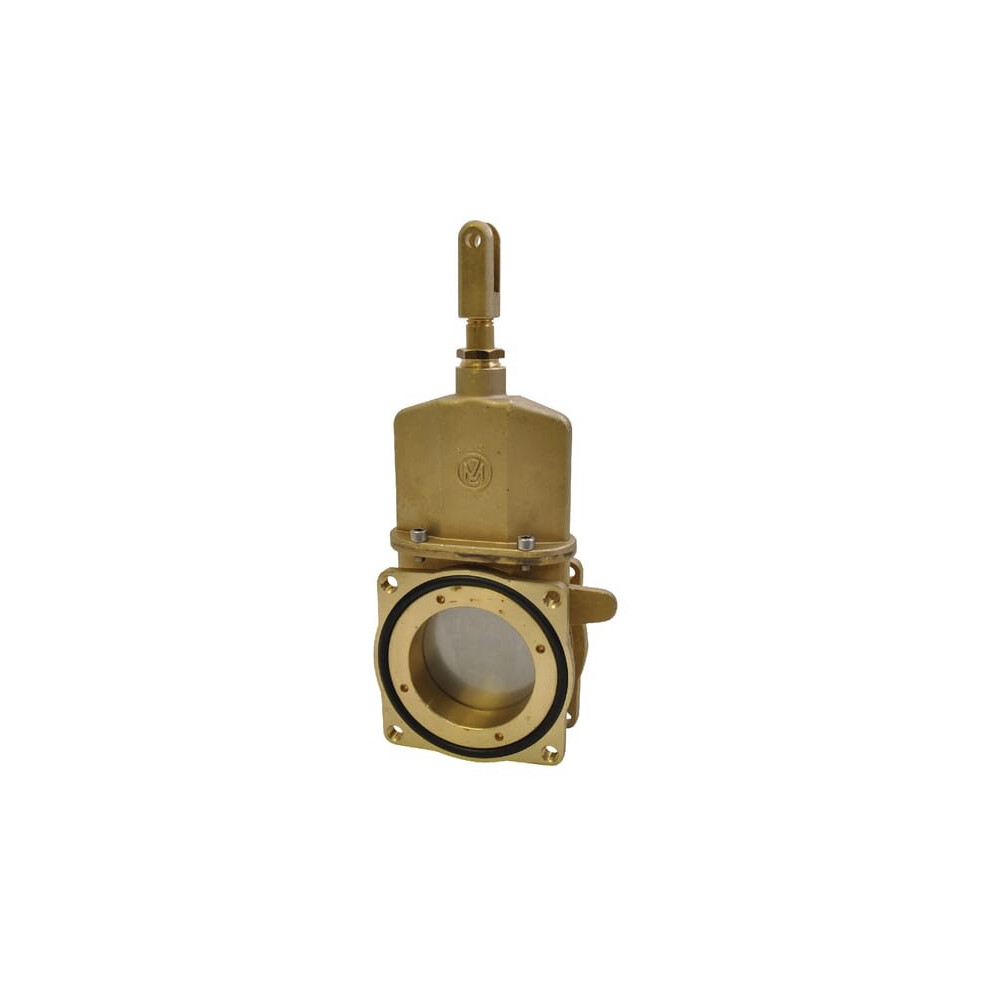

Plattenschieber 4" MZ 4000082

Nenndurchmesser Durchgangsloch : 4 Inch

Max. Betriebsdruck : 4 bar

Abstand'Montageschrauben/-bohrungen'Flansch : 120 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M12

Flanschdicke : 68 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 150 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 75 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 297 mm

Abstand'Mitte Durchgangsloch zum Hebelende : 45 mm

Abstand Mitte zum linken Ende : 90 mm

Abstand'Hebel-Montagebohrungen (vertikal) : 252 mm
