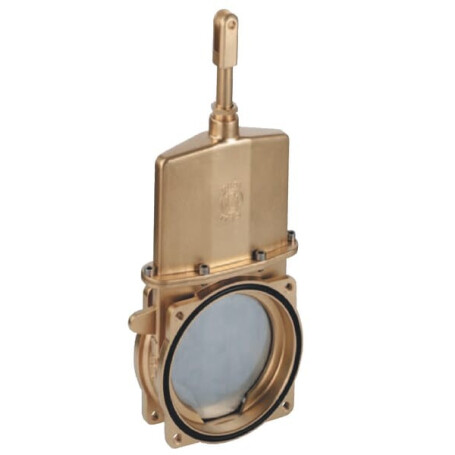

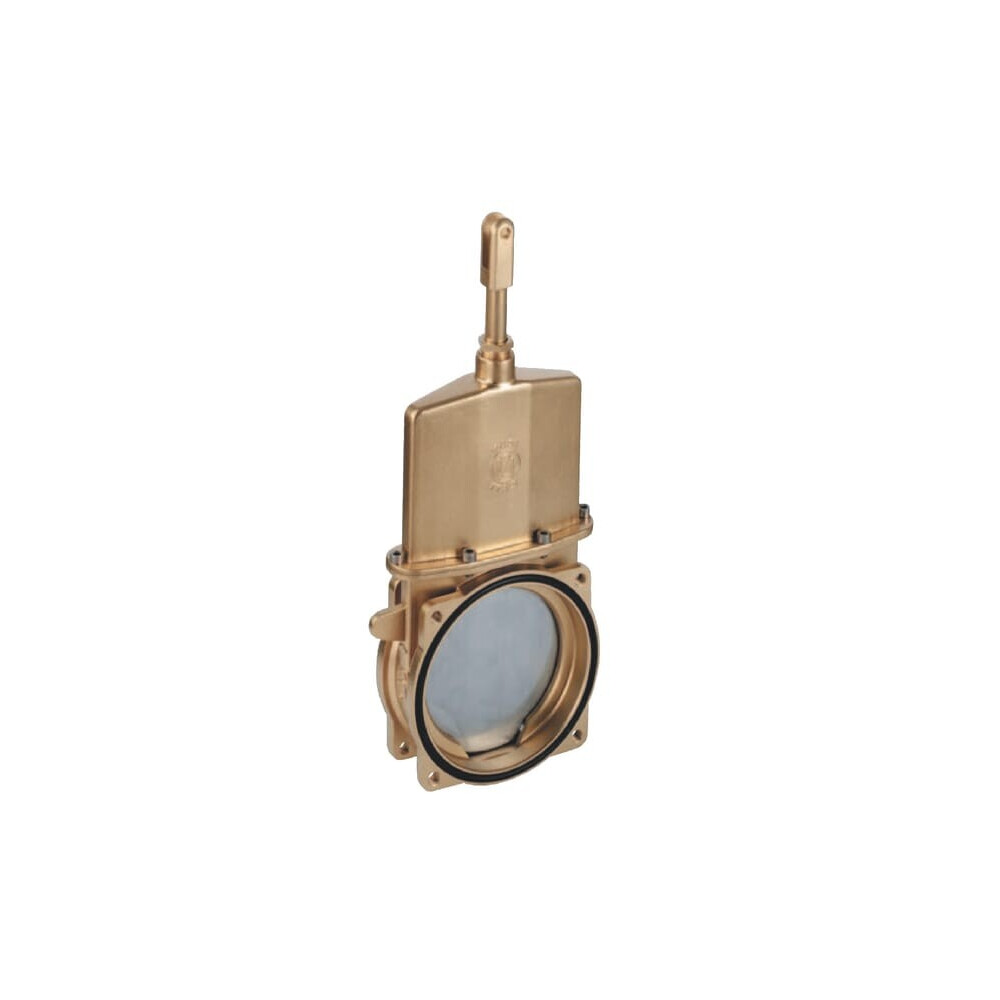

Plattenschieber 8" MZ 8000082

Nenndurchmesser Durchgangsloch : 8 Inch

Max. Betriebsdruck : 4 bar

Abstand'Montageschrauben/-bohrungen'Flansch : 195 mm

Durchmesser Montageschrauben/-bohrungen'Flansch : 13 mm

Flanschdicke : 90 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 250 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 125 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 489 mm

Abstand'Mitte Durchgangsloch zum Hebelende : 116 mm

Abstand Mitte zum linken Ende : 146 mm

Abstand'Hebel-Montagebohrungen (vertikal) : 373 mm
