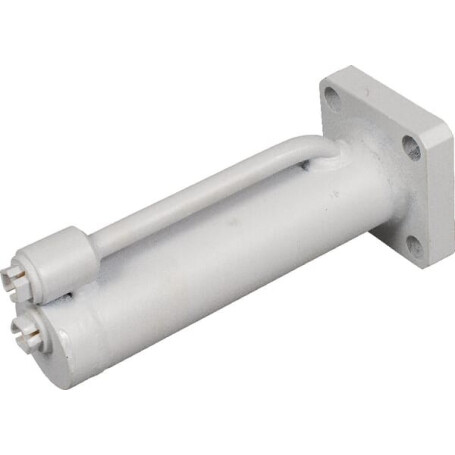

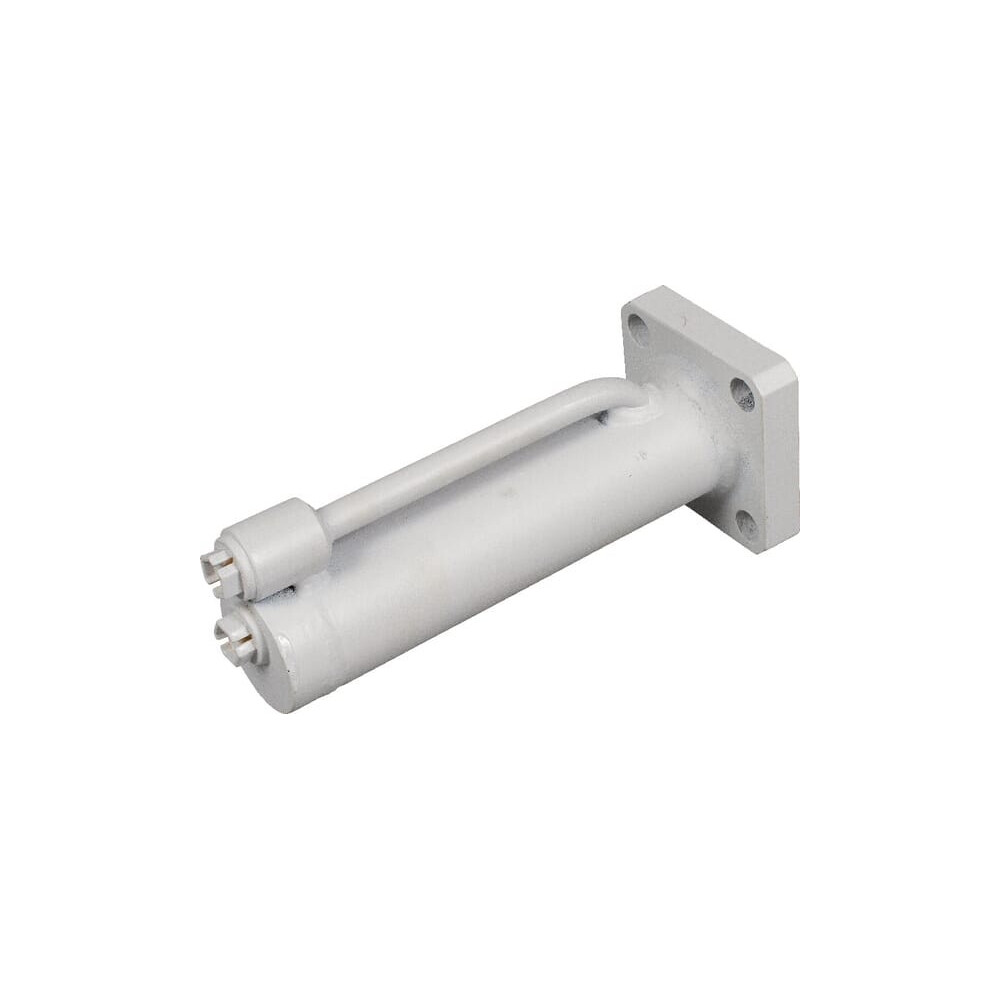

Zylinder-Schn.verschluss CW10 UNIVERSAL D203080CW1

Anwendungskategorie : Schnellverschluss

Stange Durchmesser : 20 mm

Typ : Doppeltwirkend

Hub : 80 mm

Min. Länge : 175 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Flansch

Montagedurchmesser - Zylinderverbindung : 11 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagebohrungen Abstand - Zylinderverbindung : 50 50 mm

Montagetyp - Stangenverbindung : Keine Montage

Außendurchmesser : 40 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 11 mm

Montagekopf Breite : 68 mm

Montagekopf Länge : 68 mm

Originalnummer : CW1/CW10

Zylinderende zu Stangenende Abstand : 197 mm

Innendurchmesser Zylinder : 30 mm
