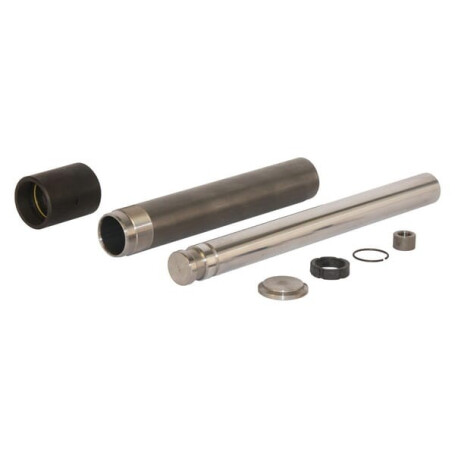

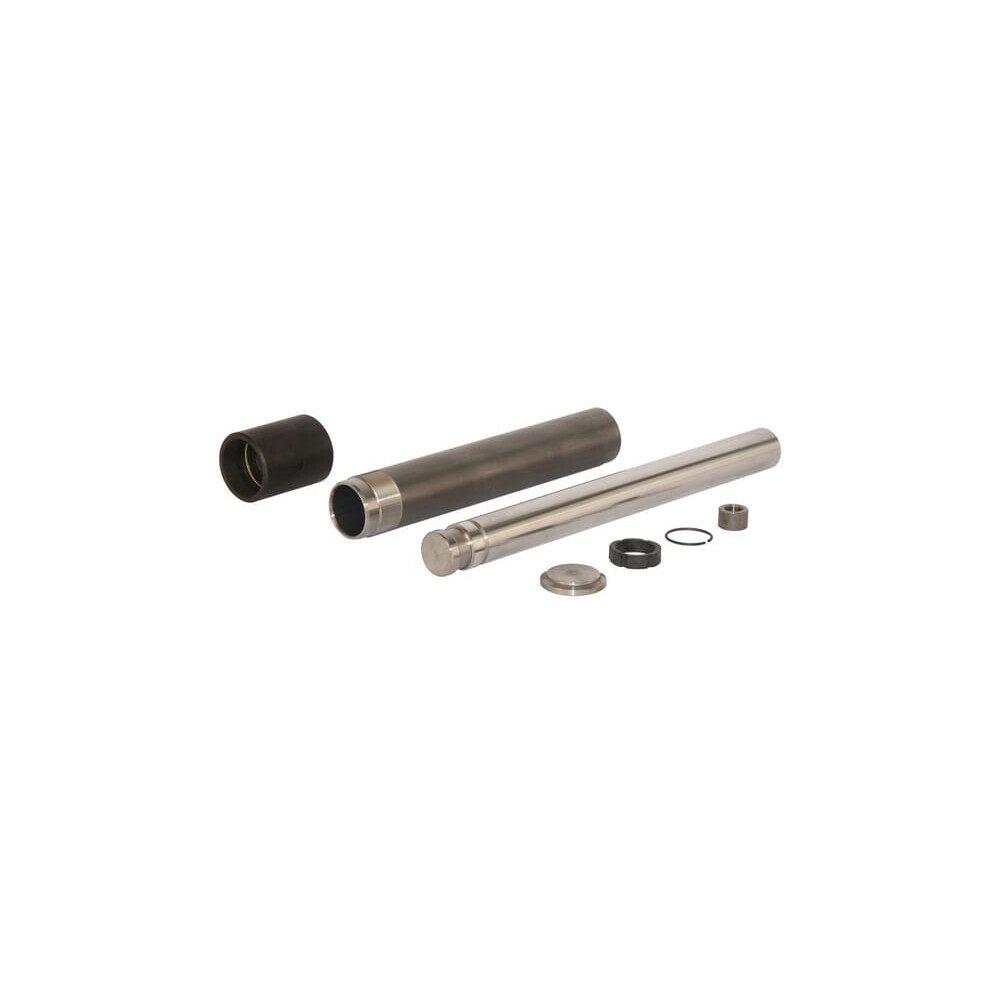

Selbstbauzylinder UNIVERSAL EPL40280

Anwendungskategorie : Do-it-yourself

Stange Durchmesser : 40 mm

Hub : 280 mm

Min. Länge : 435 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Keine Montage

Montagetyp - Stangenverbindung : Keine Montage

Gewindegröße Ölanschluss Stangenseitig : 3/8 Inch

Außendurchmesser : 55 mm

Zylinderkopf Außendurchmesser : 70 mm

Zylinderkopf Länge : 86 mm

Nenndruck : 200 bar

Zylindermaterial : Stahl S355

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6

Stange Oberflächenrauheit : 0,2 um

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Gusseisen

Ölanschluss Material : Stahl

Führungsring Material : Kunststoff

Zylinder Mitte zu Ölanschluss Endabstand : 44,5 mm

Zylinderende zu Stangenende Abstand : 56 mm

Ölanschluss Mitte zu Zylinderende Abstand - Zylinderseite : 25 mm

Montageart : - 1. Bestimmen Sie die Hublänge des Zylinders und sägen sie das Zylinderrohr und die Kolbenstange auf die richtige Länge Rohr anfasen. 2. Reinigen Sie die Einzelteile mit einem sauberen Tuch. 3. Schweißen Sie den Zylinderboden an das Zylinderrohr und den Anschlußnippel über das gebohrte Loch. 4. Ölen Sie Kolben'Manschetten'O-Ring und Kopfmutter an ihren Kontaktflächen gründlich ein. 5. Führen Sie die Kolbenstange mit dem Kolben in das Zylinderrohr. 6. Schrauben Sie die Kopfmutter auf das Zylinderrohr und ziehen Sie diese fest an.
