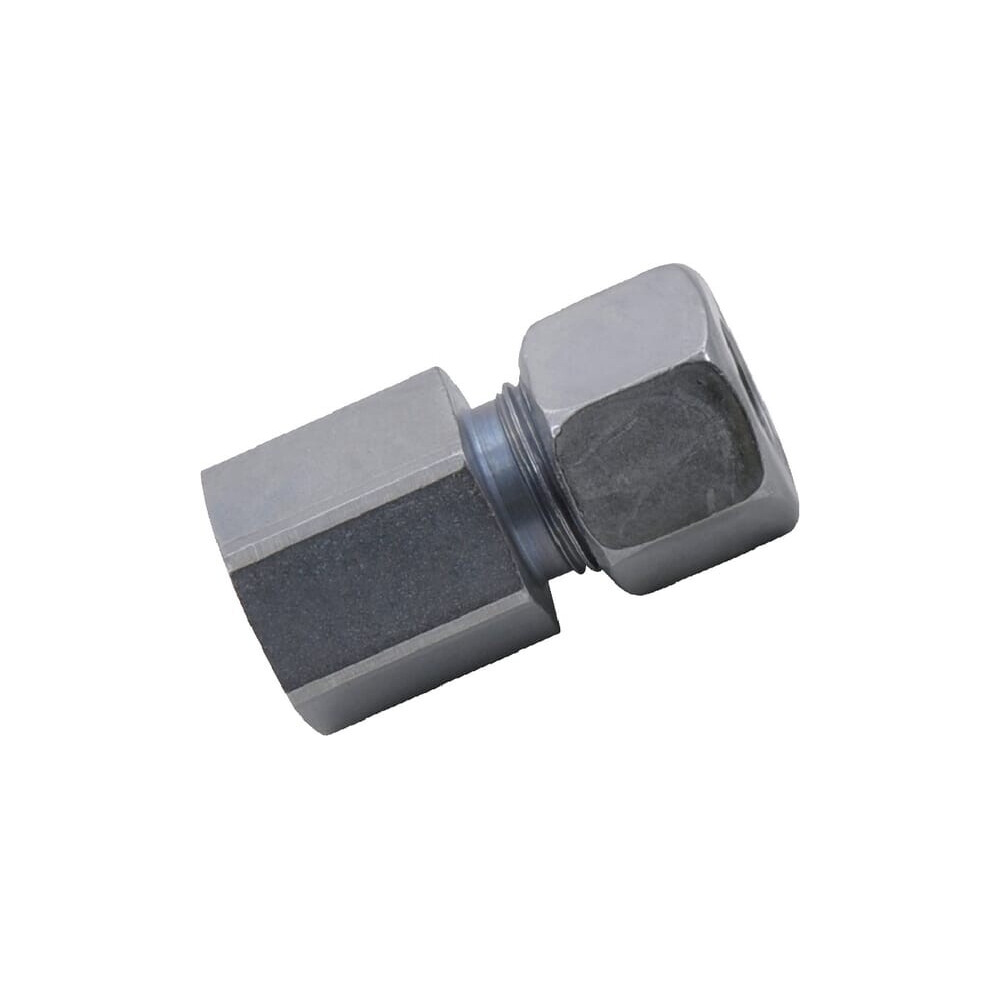

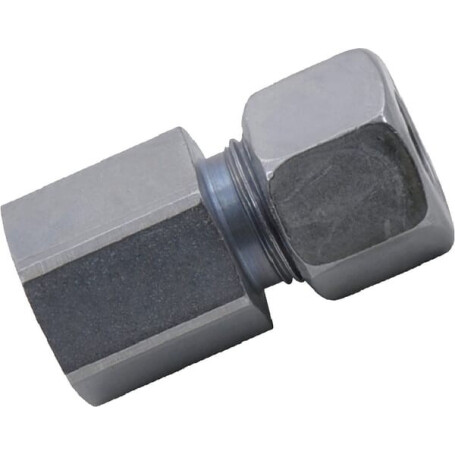

Aufschraubverbindung 12S M18 VOSS GAV12SM18

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12S

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M20

Gewindelänge Anschluss Nr. 1 : 17 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 24.0 mm

Abstand Anschluss Mitte bis Ende : 44 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 24.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 27,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 630 bar
