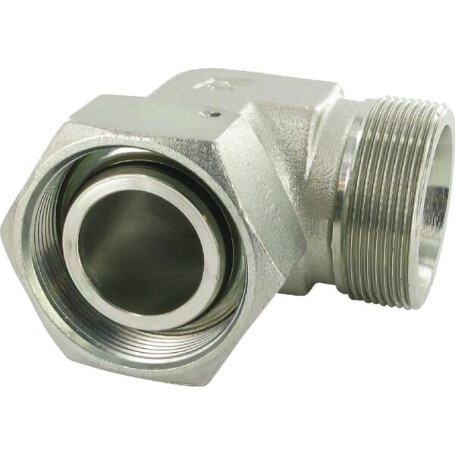

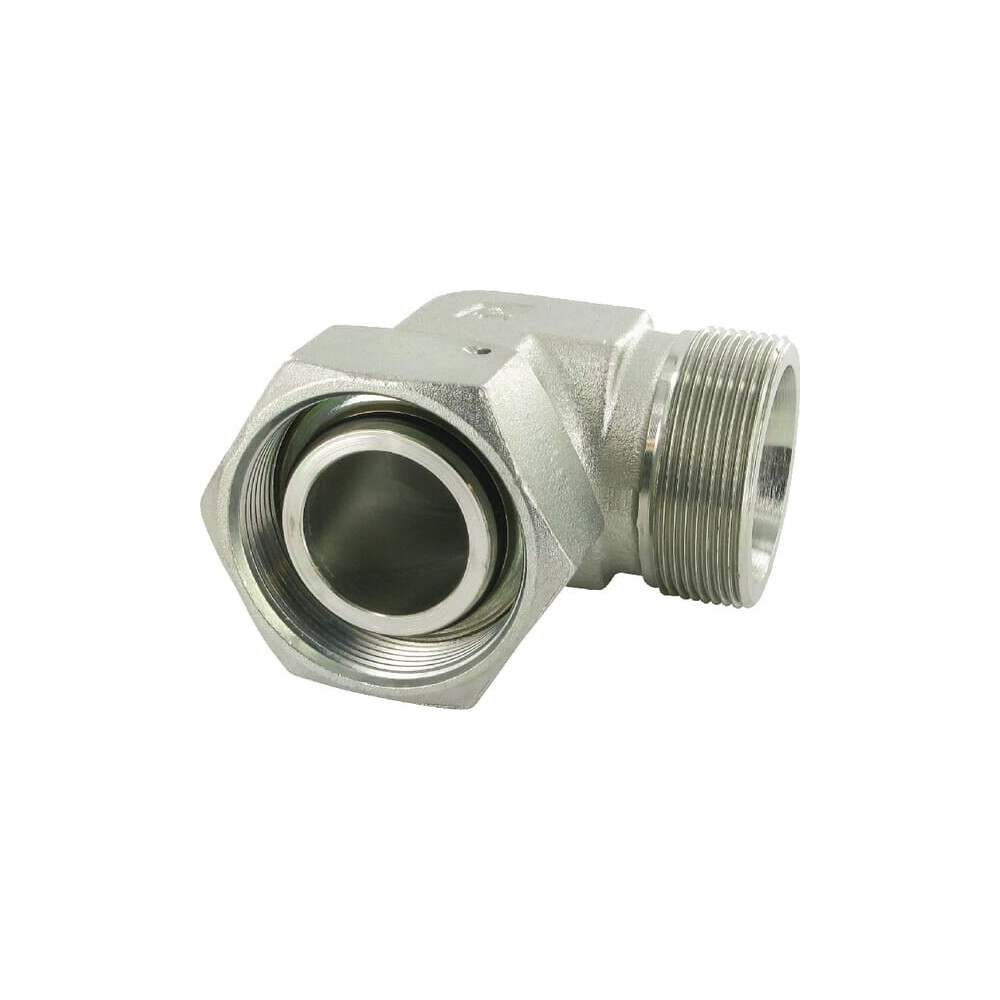

Einstellbare Winkelverschraubung 90° M52x2,0 38S VOSS EWSD38S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 38S

Steckerdurchmesser : 38 mm

Länge Anschluss Nr. 1 : 41 mm

Gewindedurchmesser Anschluss Nr. 1 : M52

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 60.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 38 mm

Anschlussgewindedurchmesser Nr. 2 : M52

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 50.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 57 mm

DIN-Norme : 2401

Max. Betriebsdruck : 420 bar

Abstand Anschluss Mitte bis Ende : 72 mm

Abstand von Anschlussmitte zu Einsatz : 41 mm

Gesamtlänge : 41 mm

Innendurchmesser Seite 1 : 32 mm

Innendurchmesser Seite 2 : 30 mm

Dichtungsmaterial : FKM

Länge : 41 mm
