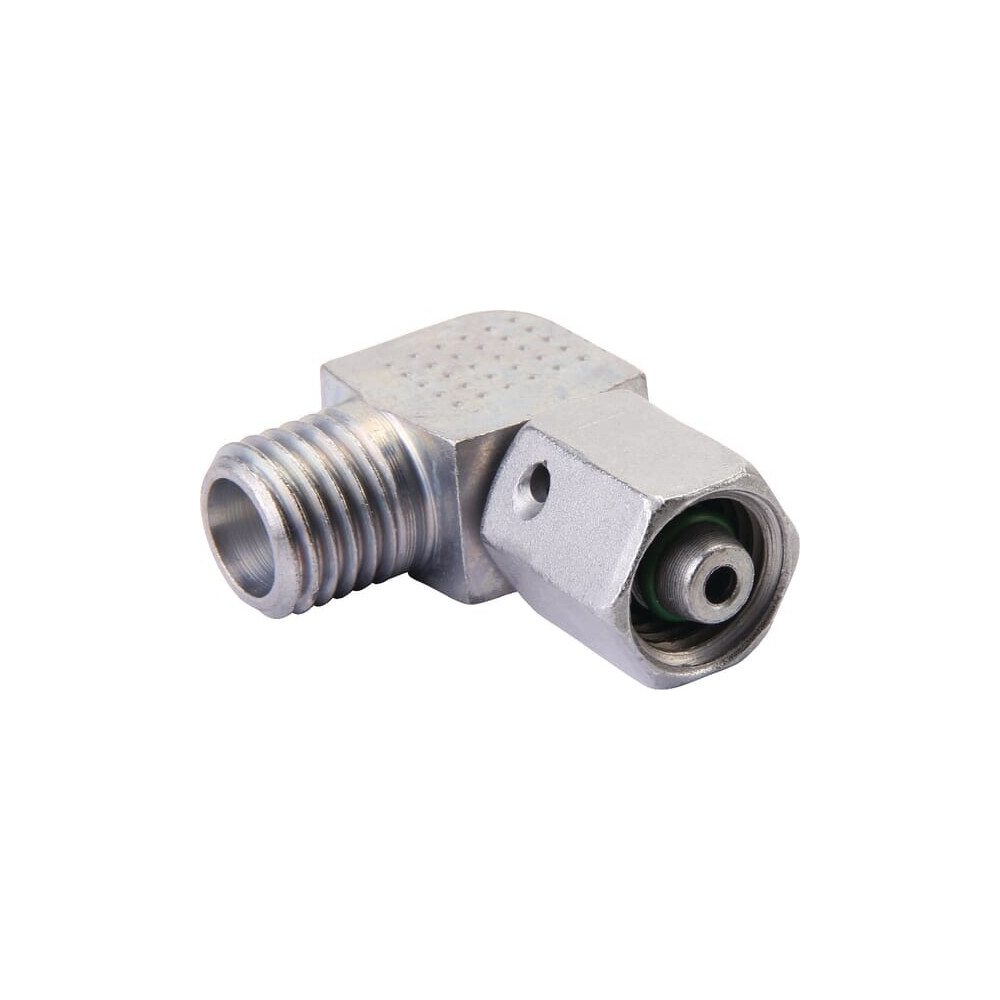

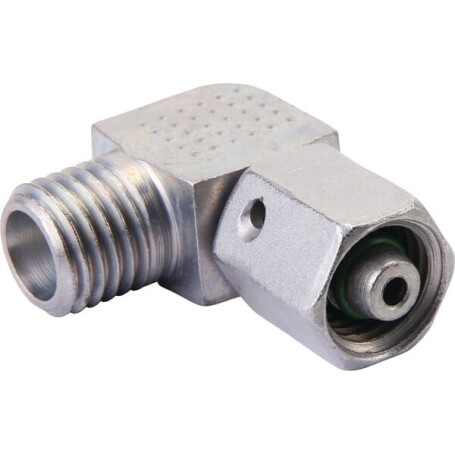

Einstellbare Winkelverschraubung 90° M16x1,5 8S VOSS EWSD8S

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 8S

Steckerdurchmesser : 8 mm

Länge Anschluss Nr. 1 : 17 mm

Gewindedurchmesser Anschluss Nr. 1 : M16

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 8 mm

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 17.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 24 mm

DIN-Norme : 2401

Max. Betriebsdruck : 800 bar

Abstand Anschluss Mitte bis Ende : 32 mm

Abstand von Anschlussmitte zu Einsatz : 17 mm

Gesamtlänge : 17 mm

Innendurchmesser Seite 1 : 5 mm

Innendurchmesser Seite 2 : 4 mm

Dichtungsmaterial : FKM

Länge : 17 mm
