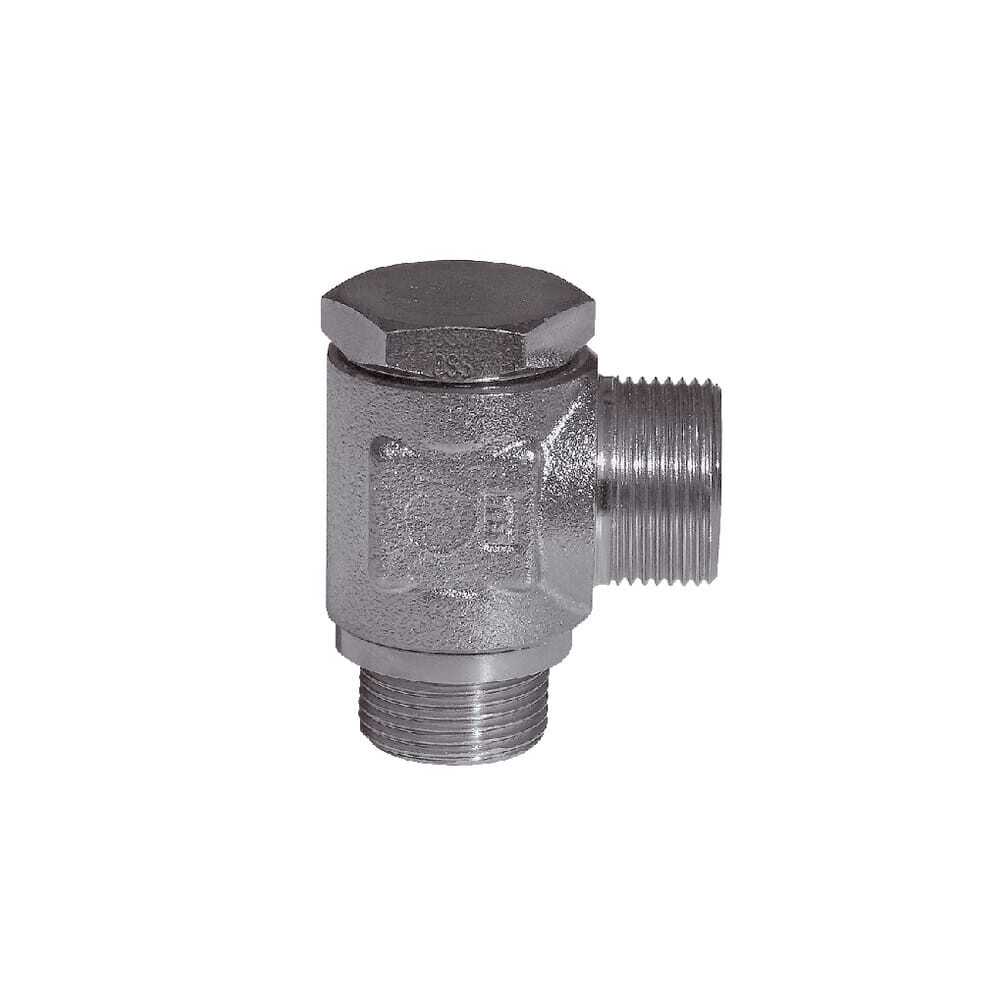

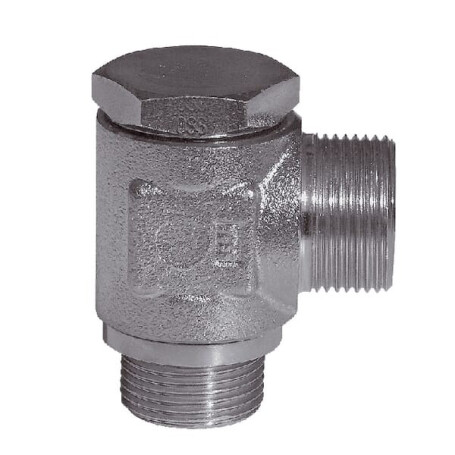

Winkel-Schwenkverschraubung VOSS RSWS10SR38WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 10S

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M18

Gewindelänge Anschluss Nr. 1 : 10 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Abstand Anschluss Mitte bis Ende : 34 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Länge Anschluss Nr. 2 : 32,5 mm

Einschraubgewindegröße Nr.2 : 3/8 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 19

Einschraubgewinde Nr.2 : BSP

Schlüsselweite Schneidringseite : 24.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 18 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 8 7 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 500 bar

Dichtungsmaterial : Nitrilkautschuk [NBR]

Max. Anzugsmoment : 80 N·m
