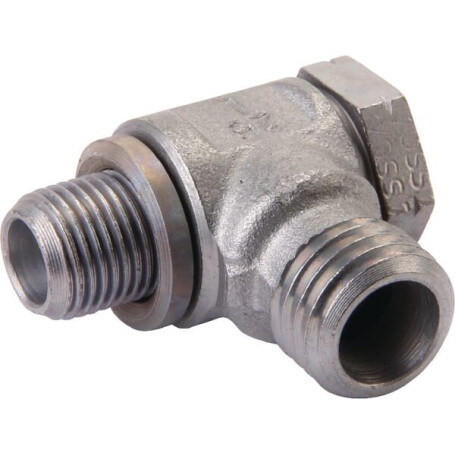

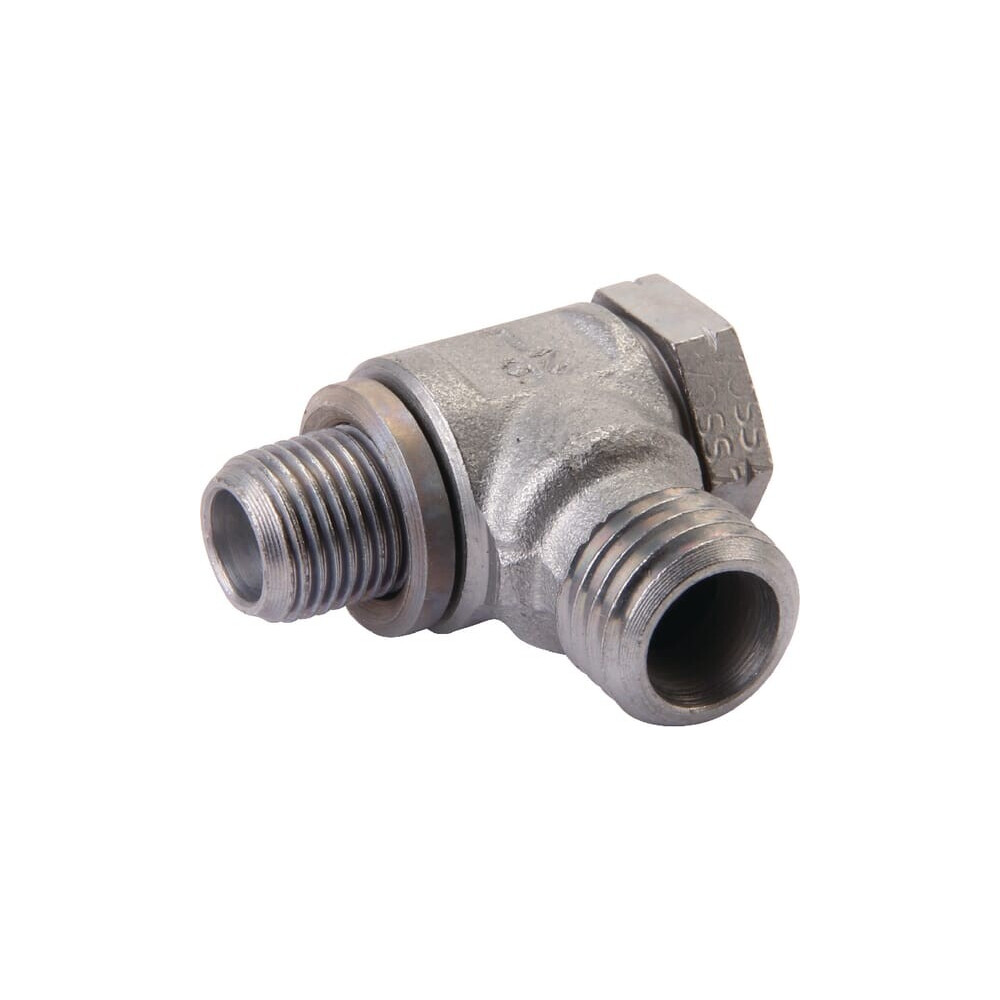

Winkel-Schwenkstutzen 12L R1/4 VOSS RSWS12LR14

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12L

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/4 Inch

Gänge pro Zoll'Anschluss Nr. 1 : 19

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Abstand Anschluss Mitte bis Ende : 37 mm

Anschlusstyp Nr. 2 : Banjo

Anschlussdurchmesser Nr. 2 : 12 mm

Länge Anschluss Nr. 2 : 30 mm

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 22.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 15,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 5 10 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar

Dichtungsmaterial : Metall

Max. Anzugsmoment : 45 N·m
