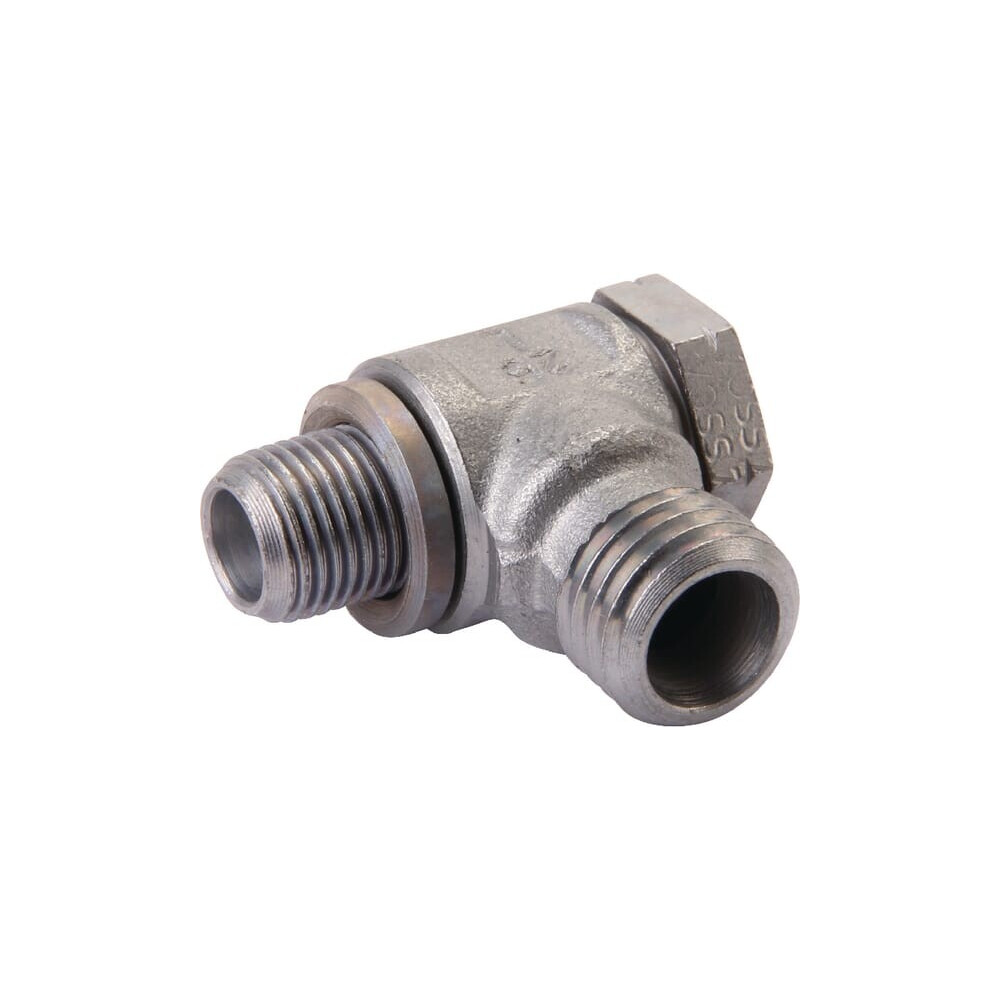

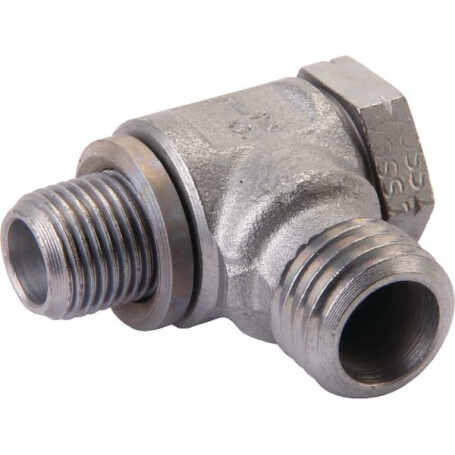

Winkel-Schwenkstutzen 12L R3/8 VOSS RSWS12LR38

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12L

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/8 Inch

Gänge pro Zoll'Anschluss Nr. 1 : 19

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Abstand Anschluss Mitte bis Ende : 33 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlussdurchmesser Nr. 2 : 12 mm

Länge Anschluss Nr. 2 : 32,5 mm

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 24.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 18 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 8 10 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 315 bar

Dichtungsmaterial : Metall

Max. Anzugsmoment : 75 N·m
