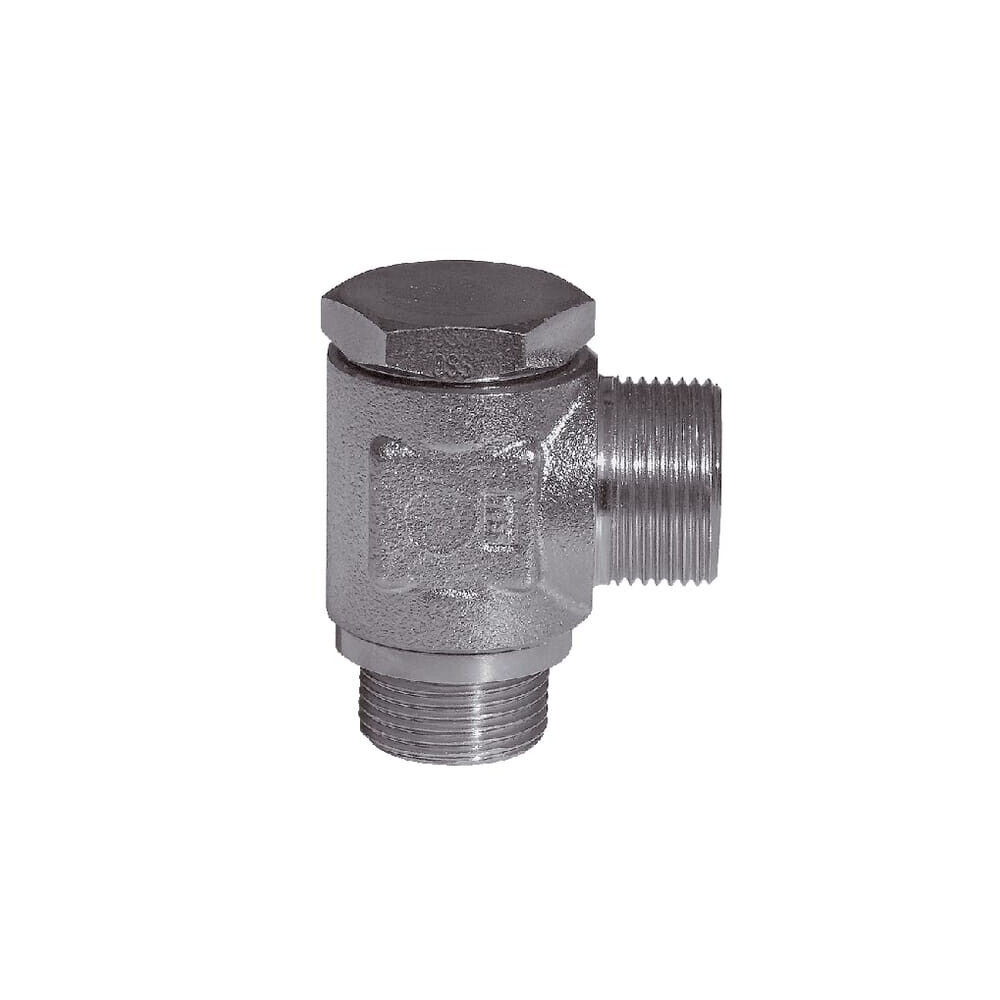

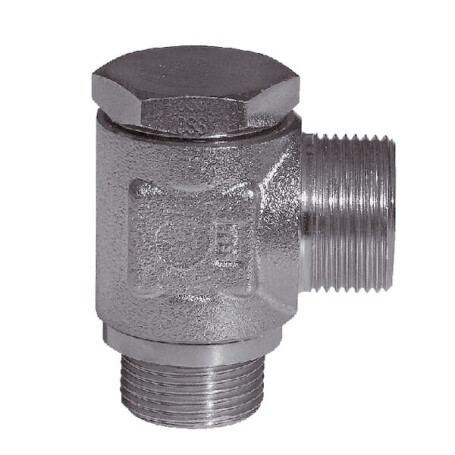

Winkel-Schwenkverschraubung VOSS RSWS14SR12WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 14S

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M22

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 27.0 mm

Abstand Anschluss Mitte bis Ende : 39,5 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Länge Anschluss Nr. 2 : 41 mm

Einschraubgewindegröße Nr.2 : 1/2 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 14

Einschraubgewinde Nr.2 : BSP

Schlüsselweite Schneidringseite : 30.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 19,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 11 10 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar

Dichtungsmaterial : Nitrilkautschuk [NBR]

Max. Anzugsmoment : 160 N·m
