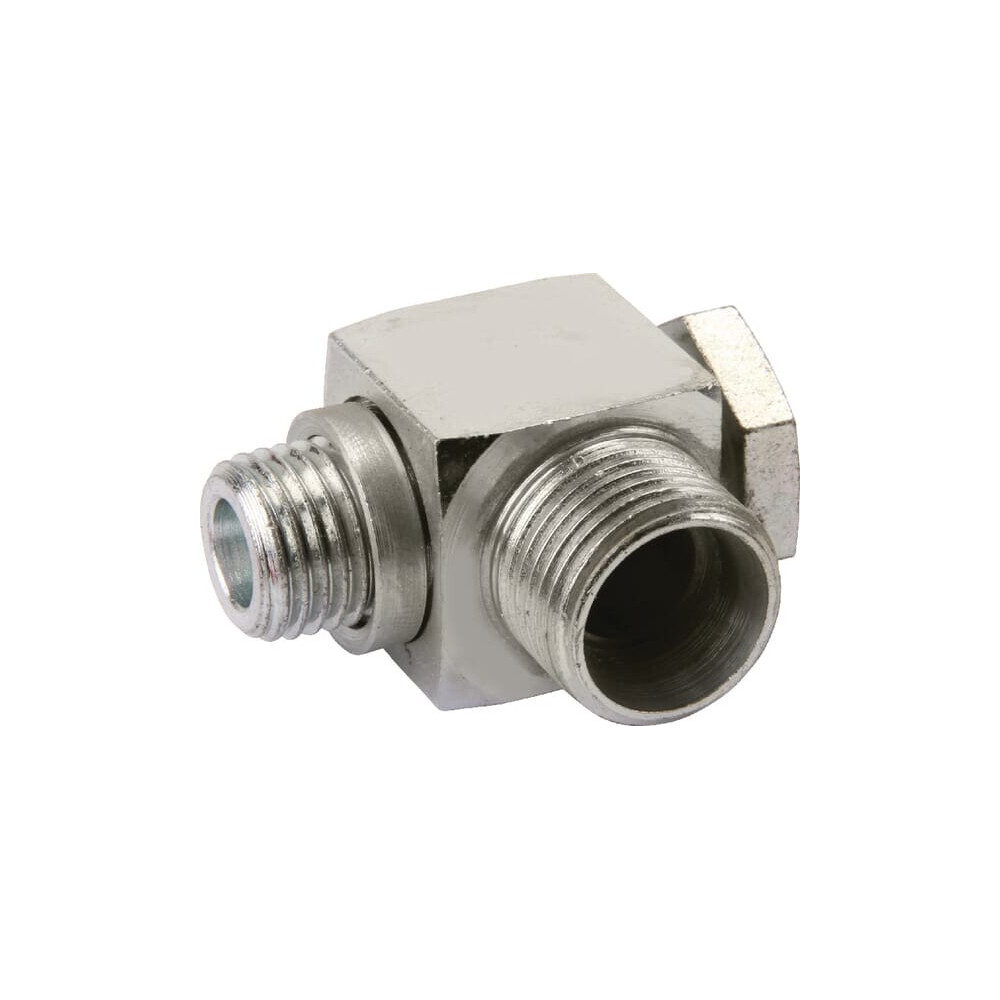

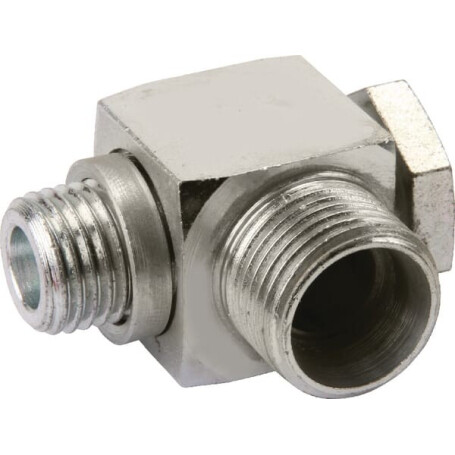

Winkel-Schwenkverschraubung VOSS RSWS18LM22

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 18L

Steckerdurchmesser : 16 mm

Gewindedurchmesser Anschluss Nr. 1 : M22

Gewindelänge Anschluss Nr. 1 : 14 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 27.0 mm

Abstand Anschluss Mitte bis Ende : 28 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 18 mm

Länge Anschluss Nr. 2 : 43 mm

Anschlussgewindedurchmesser Nr. 2 : M26

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 30.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 21,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 11 15 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar

Dichtungsmaterial : Metall

Max. Anzugsmoment : 140 N·m
