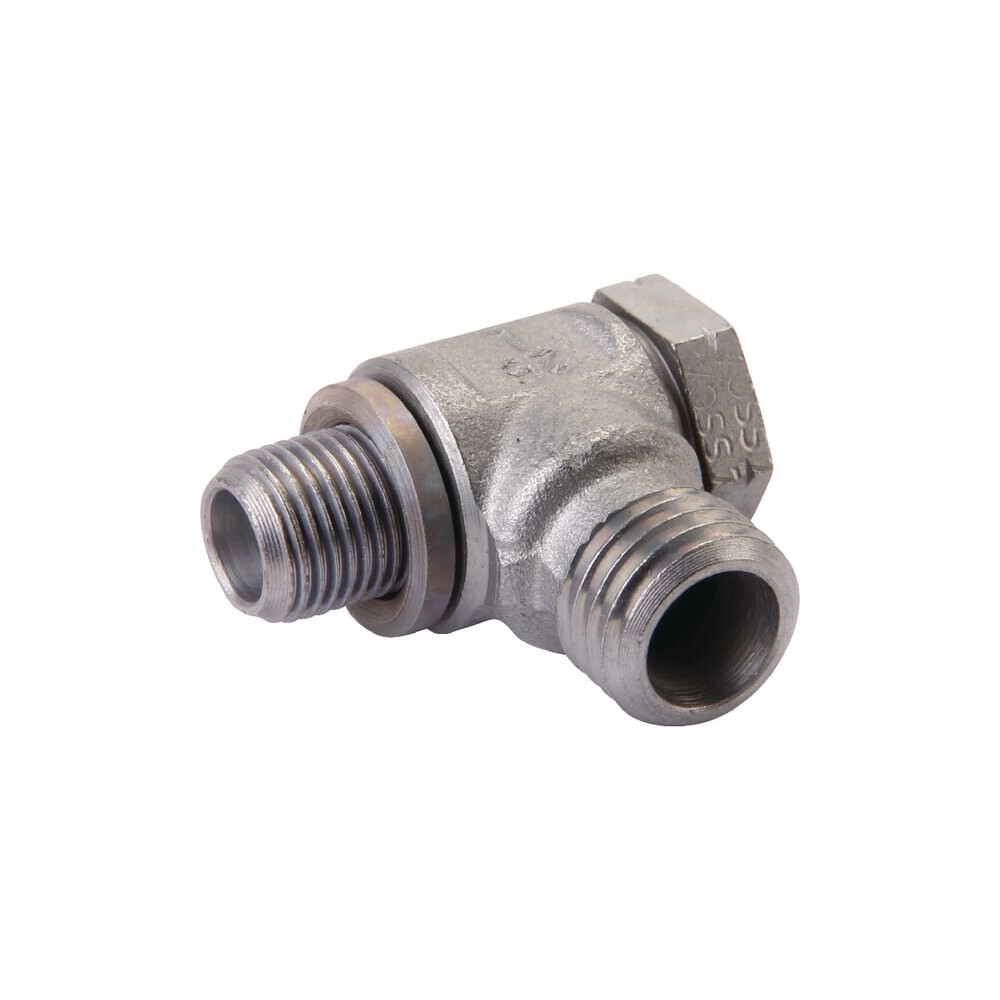

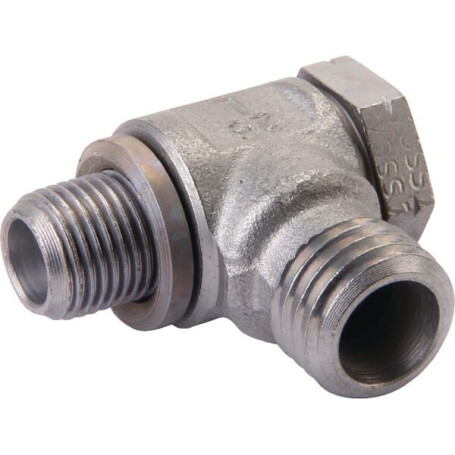

Winkel-Schwenkverschraubung VOSS RSWS20SR34

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 20S

Steckerdurchmesser : 18 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/4 Inch

Gänge pro Zoll'Anschluss Nr. 1 : 14

Gewindelänge Anschluss Nr. 1 : 16 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Abstand Anschluss Mitte bis Ende : 49 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 20 mm

Länge Anschluss Nr. 2 : 48 mm

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 36.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 27,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 15 16 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 315 bar

Dichtungsmaterial : Metall

Max. Anzugsmoment : 250 N·m
