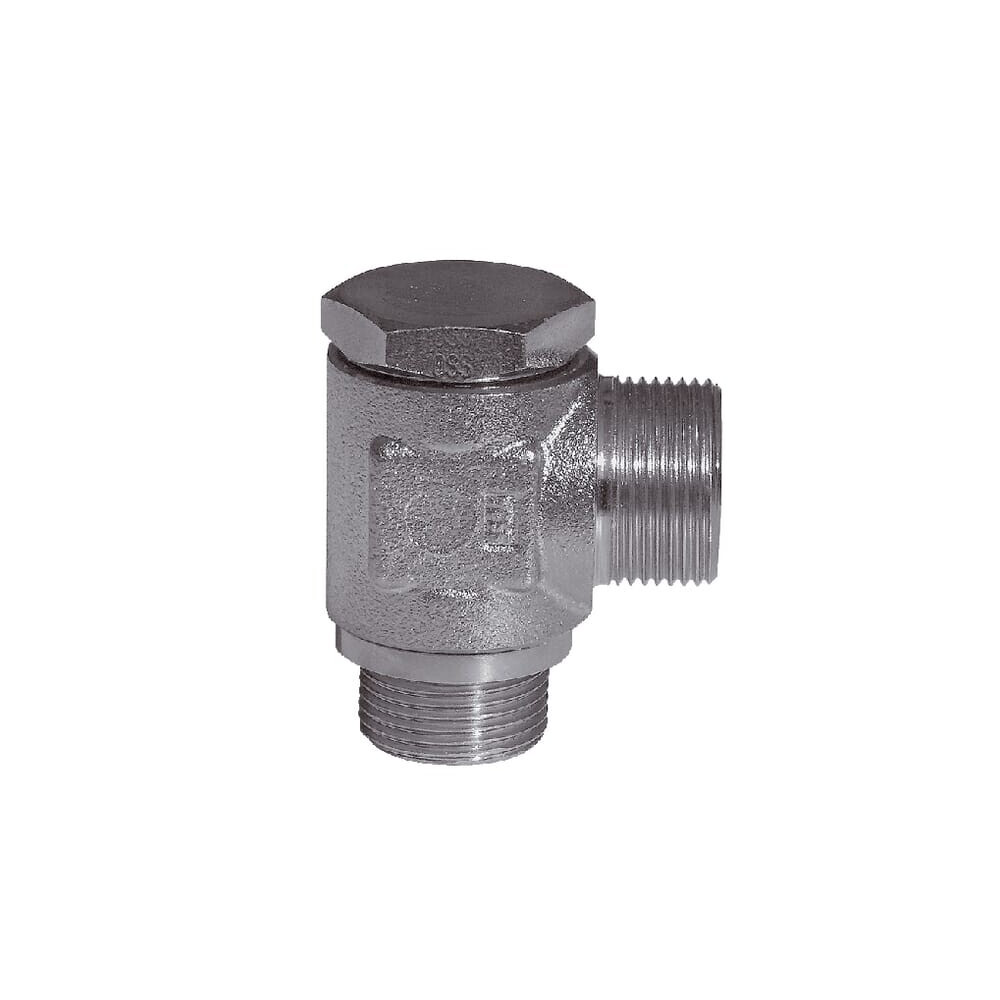

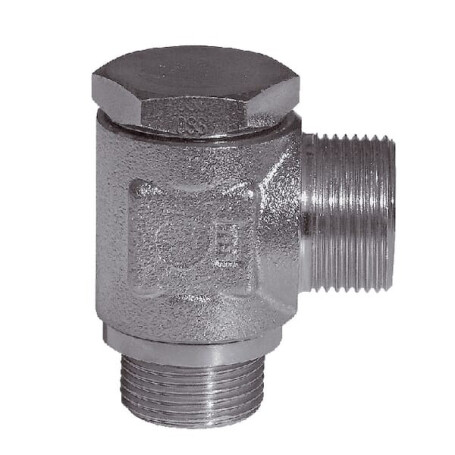

Winkel-Schwenkverschraubung VOSS RSWS22LR34WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 22L

Steckerdurchmesser : 22 mm

Gewindedurchmesser Anschluss Nr. 1 : M30

Gewindelänge Anschluss Nr. 1 : 16 mm

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 32.0 mm

Abstand Anschluss Mitte bis Ende : 43 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Länge Anschluss Nr. 2 : 48 mm

Einschraubgewindegröße Nr.2 : 3/4 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 14

Einschraubgewinde Nr.2 : BSP

Schlüsselweite Schneidringseite : 36.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 24 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 15 19 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 250 bar

Dichtungsmaterial : Nitrilkautschuk [NBR]

Max. Anzugsmoment : 210 N·m
