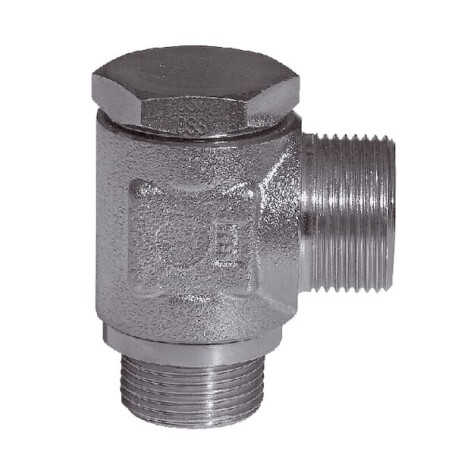

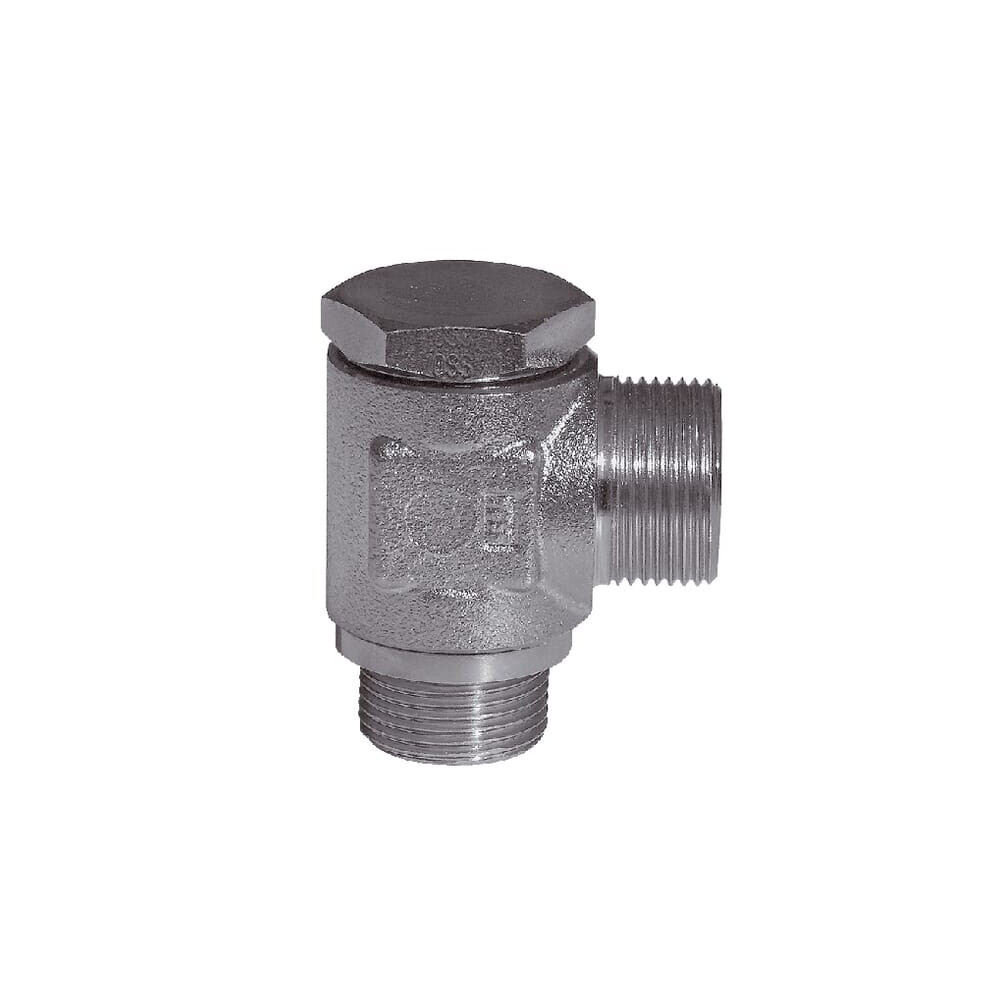

Winkel-Schwenkstutzen 6L R1/8 VOSS RSWS6LR18WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 6L

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : M12

Gewindelänge Anschluss Nr. 1 : 8 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 14.0 mm

Abstand Anschluss Mitte bis Ende : 27,5 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Länge Anschluss Nr. 2 : 21 mm

Einschraubgewindegröße Nr.2 : 1/8 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 28

Einschraubgewinde Nr.2 : BSP

Schlüsselweite Schneidringseite : 14.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 10 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 5 4 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 500 bar

Dichtungsmaterial : Nitrilkautschuk [NBR]

Max. Anzugsmoment : 25 N·m
