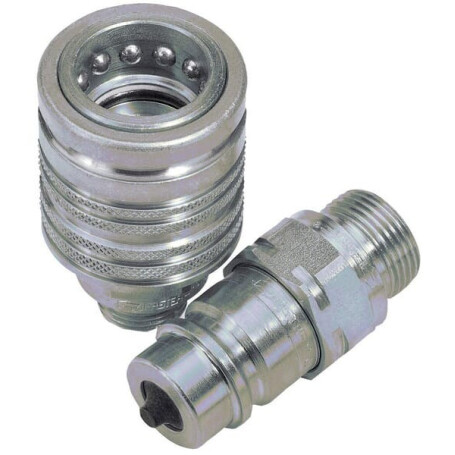

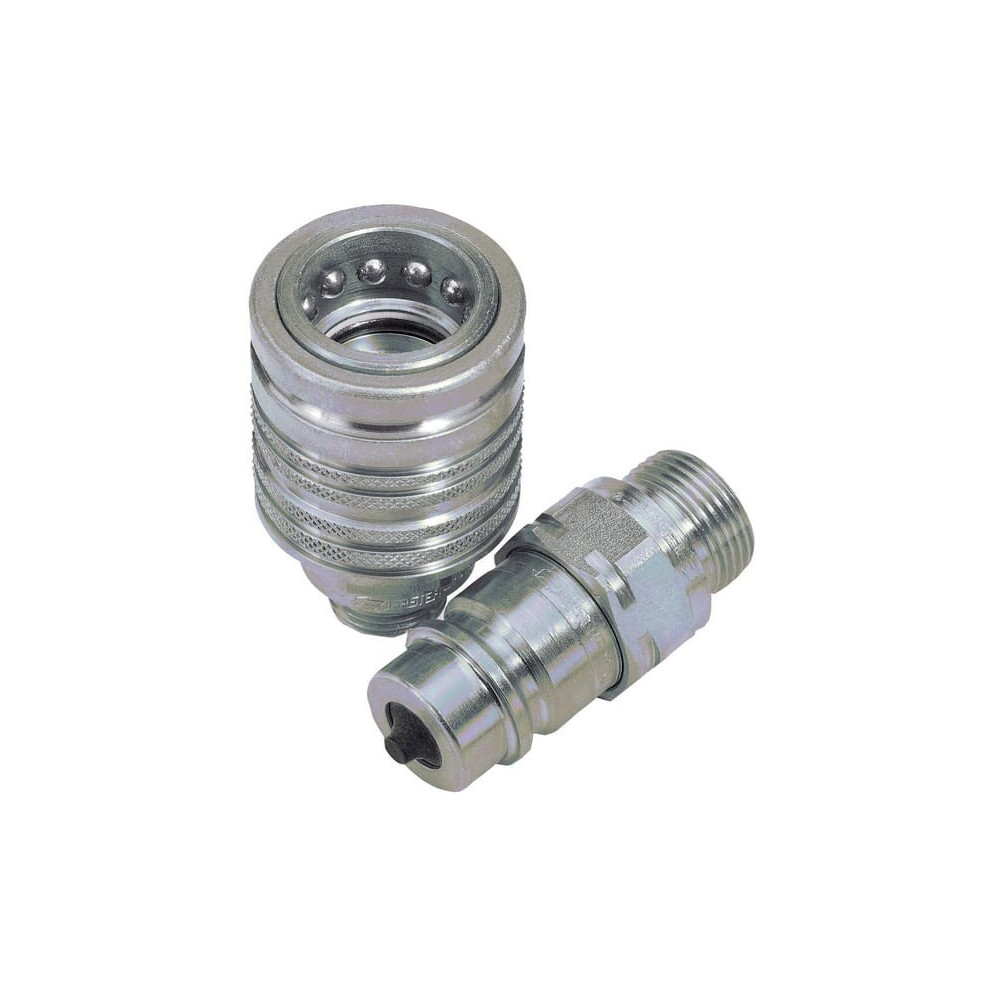

Schnellverschluss-Kupplungsstecker CNV 3/8" - M16x1.5 8S FASTER CNV0631615M

Form : Gerade

Typ Anschluss Nr. 1 : Schnellkupplung

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Steckerdurchmesser : 17,2 mm

Sechskantgröße Anschluss Nr. 1 : 24 mm

Größen-Code : BG 1

Gehäusegröße : 10 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Unter Druck kuppelbar : Nein

ISO Norm : 7241-A

Durchflussrate bei 2 bar : 24 l/min

Außendurchmesser : 0,68 Inch

Länge : 2.17 Inch

Gesamtlänge : 55,2 mm

Material : Stahl

Oberflächenbehandlung : Verchromt

Arbeitsdruck : 270 bar

Max. Betriebstemperatur : 125 °C

Min. Betriebstemperatur : -25 °C

Verriegelung Schnellanschluss : Radialwälzkörper

Betriebstyp Schnellanschluss : Hülsenverriegelung

Betriebstyp Schnelltrenner : Hülsenverriegelung

Dichtungsmaterial : Nitrilkautschuk [NBR]

Serie : 2NV

Ventiltyp : Tellerventil

Originalnummer : CNV063/1615 M
