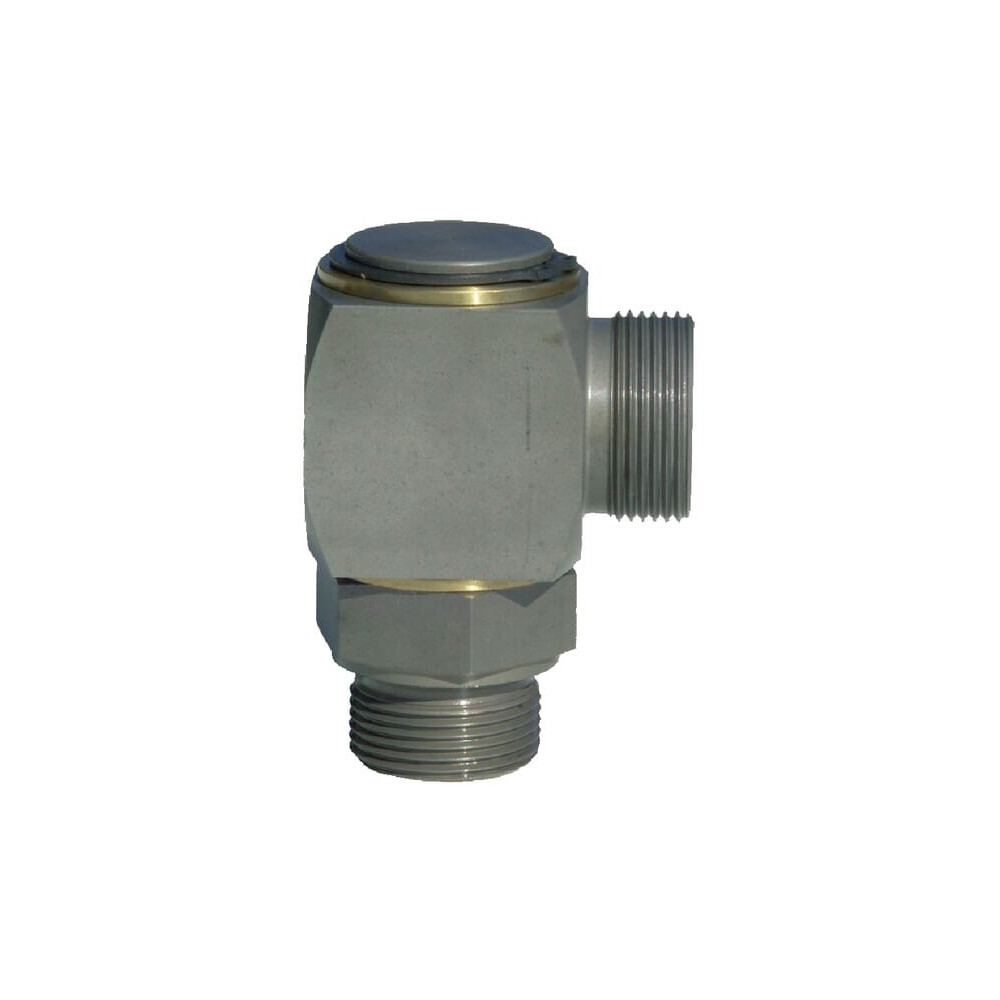

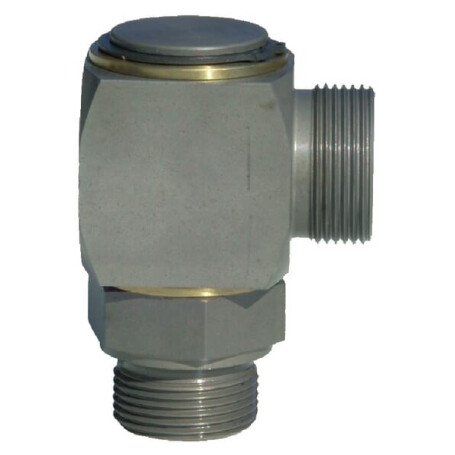

Drehkupplung 12L M18 VOSS DGWEV12LM18WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12L

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M18

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 27.0 mm

Abstand Anschluss Mitte bis Ende : 36,5 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Schlüsselweite Schneidringseite : 22.0 mm

Abstand Anschluss : 22 mm

Abstand von Anschlussmitte zu Einsatz : 30 mm

DIN-Norme : 2401 2353 228 3852 259

Innendurchmesser : 23,9 mm

Körpergröße : 54 mm

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 250 bar

Norm : DIN 2353 Einschraubgewinde nach DIN-ISO 228 (R DIN259) Dichtkante Form E nach DIN 3852
