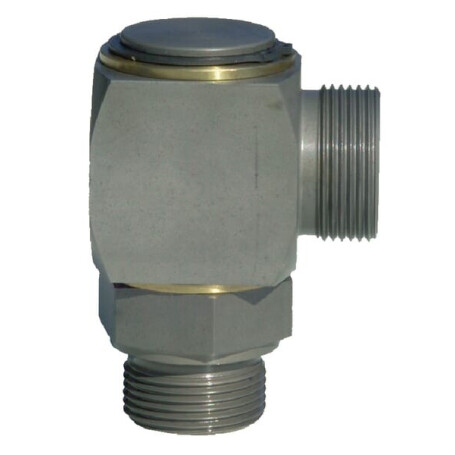

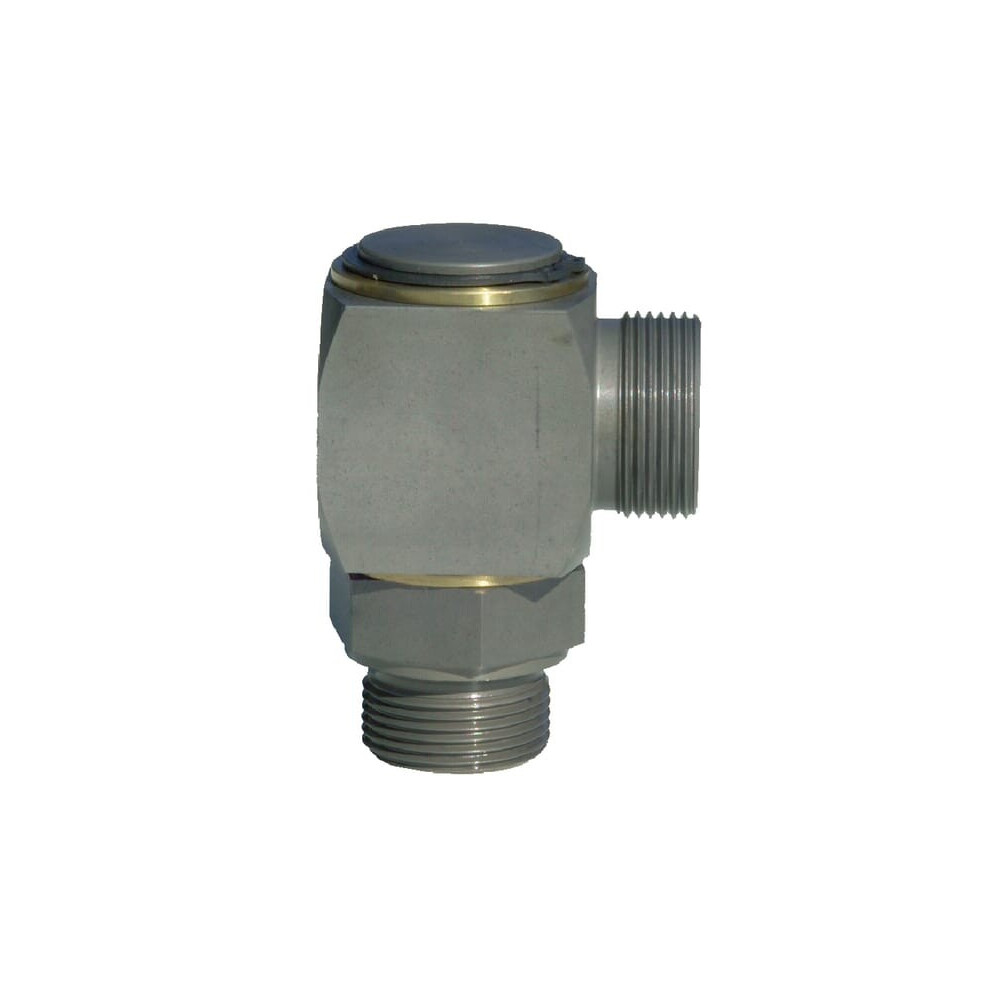

Drehkupplung 20S R3/4 VOSS DGWEV20SR34

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 20S

Steckerdurchmesser : 16,75 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/4 Inch

Gänge pro Zoll'Anschluss Nr. 1 : 14

Gewindelänge Anschluss Nr. 1 : 16 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 32.0 mm

Abstand Anschluss Mitte bis Ende : 47,5 mm

Anschlusstyp Nr. 2 : Gewinde

Schlüsselweite Schneidringseite : 36.0 mm

Abstand Anschluss : 26 mm

Abstand von Anschlussmitte zu Einsatz : 38 mm

DIN-Norme : 2401 2353 228 3852 259

ISO Norm : 228

Durchflussrate bei 2 bar : 40 l/min

Körpergröße : 65,5 mm

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 400 bar

Norm : DIN 2353 Gewinde nach DIN-ISO 228 (R DIN259) Dichtkante Form E nach DIN 3852

Abdichtung : - Leitungsanschluss mit 24deg Konus
- Einschraubgwinde mit metallischer Schneidkante
