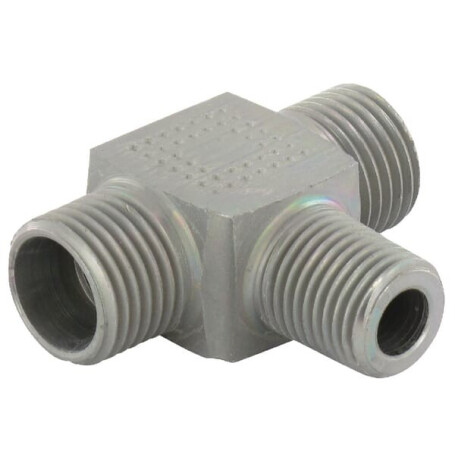

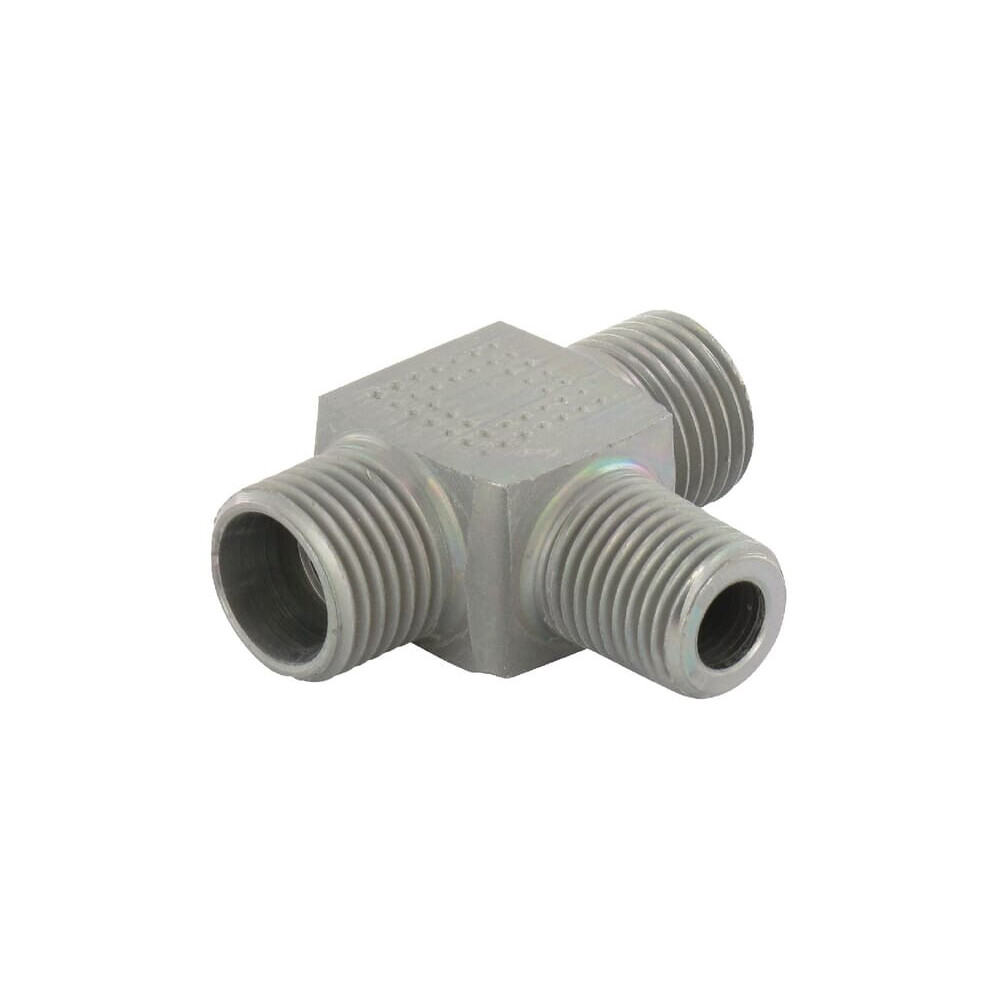

T-Verschraubung 10L R1/4 VOSS TES10LRK14

Gewindetyp Anschluss Nr. 1 : Metrisch

Gewindedurchmesser Anschluss Nr. 1 : M16

Einschraubgewinde Nr.2 : Metrisch

Anschlussgewindetyp Nr. 3 : BSP

Form : Tee (T)

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Gewindelänge Anschluss Nr. 1 : 9,3 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Schlüsselweite Schneidringseite : 17.0 mm

Anschluss Nr. 3 Typ : Gewinde

Anschlusstyp Nr. 3 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 3 : 1/4 Inch

Abstand Anschluss Mitte bis Ende : 19 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 15 mm

Anschluss Nr. 3 Abstand von Mitte zu Ende : 15 mm

Rohrdurchmesser : 10 mm

Innendurchmesser : 7 8 mm

Länge : 44 mm

Körpergröße : 17 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 315 bar

Serie : L
