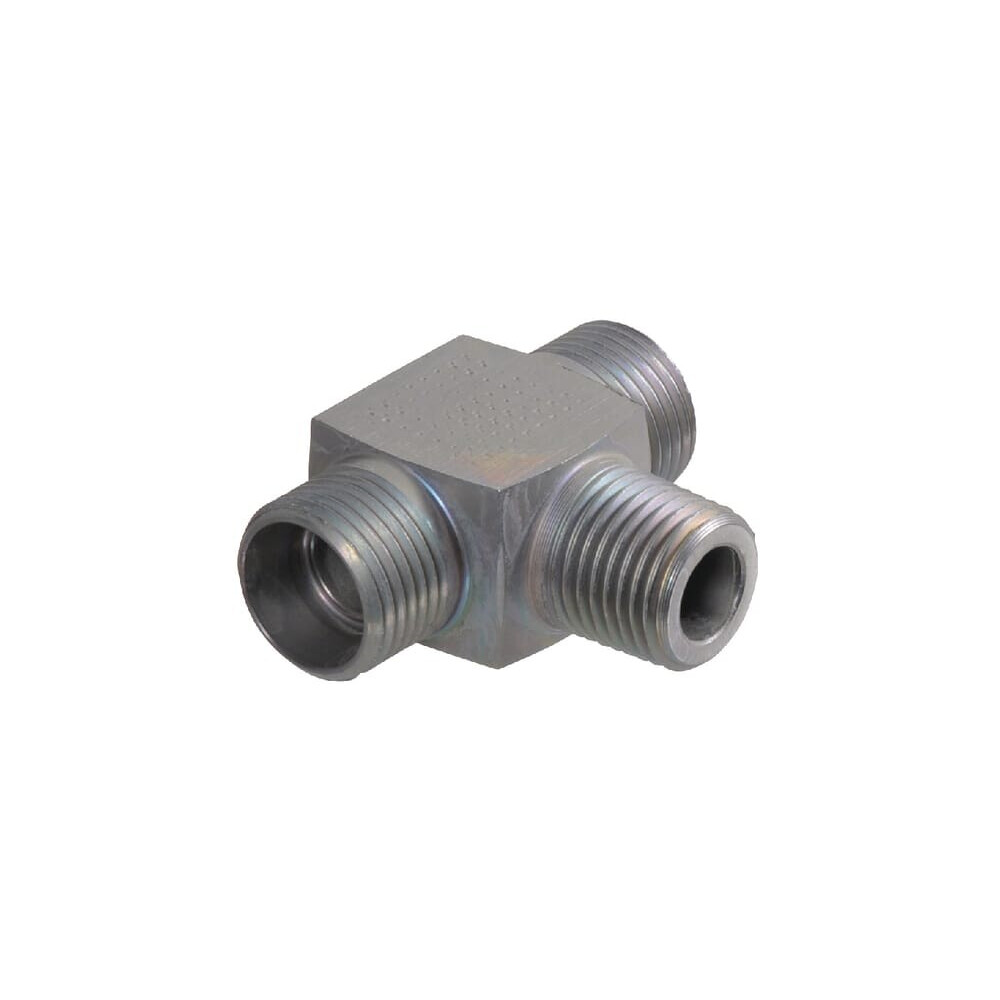

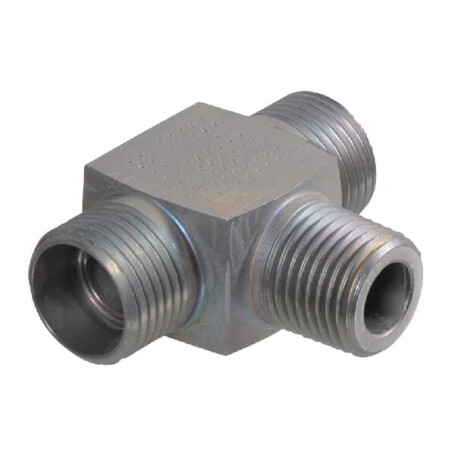

Kupplung 12L M16 VOSS TES12LM16

Gewindetyp Anschluss Nr. 1 : Metrisch

Einschraubgewinde Nr.2 : Metrisch

Anschlussgewindetyp Nr. 3 : Metrisch

Form : Tee (T)

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : 16 mm

Gewindelänge Anschluss Nr. 1 : 9 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 12 mm

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Schlüsselweite Schneidringseite : 19.0 mm

Anschluss Nr. 3 Typ : Gewinde

Anschlusstyp Nr. 3 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 3 : M16

Anschlussgewindesteigung Nr. 3 : 1.50 mm

Abstand Anschluss Mitte bis Ende : 28 mm

Anschluss Nr. 3 Abstand von Mitte zu Ende : 17 mm

Rohrdurchmesser : 12 mm

DIN-Norme : 2353 2401

Innendurchmesser : 9 10 mm

Länge : 48 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 315 bar

Serie : L
