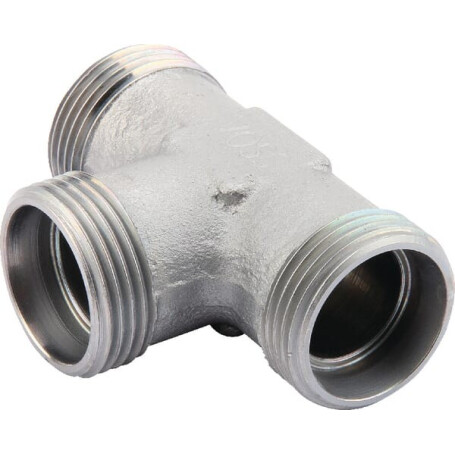

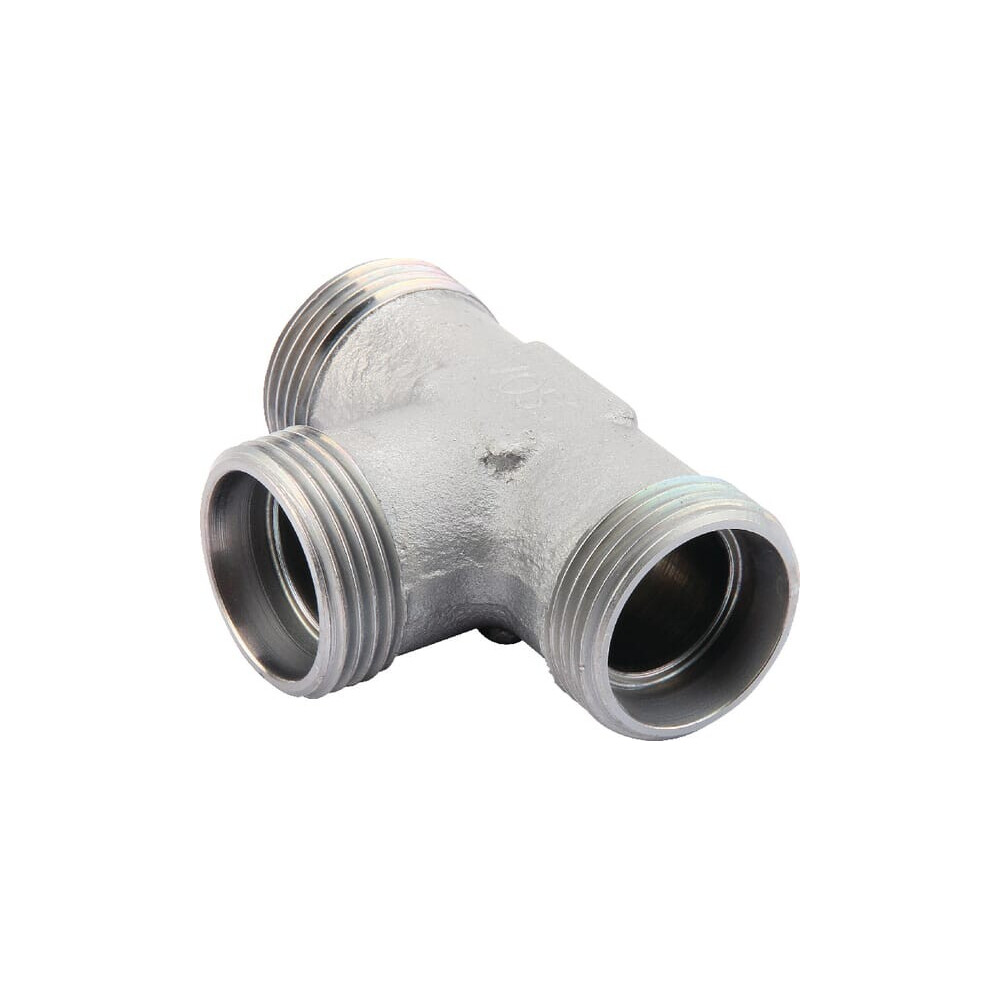

T-Verschraubung 12S VOSS TS12S

Gewindetyp Anschluss Nr. 1 : Metrisch

Einschraubgewinde Nr.2 : Metrisch

Anschlussgewindetyp Nr. 3 : Metrisch

Form : Tee (T)

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M20

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Schlüsselweite Anschluss Nr. 1 : 24.0 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 12 mm

Länge Anschluss Nr. 2 : 21,5 mm

Anschlussgewindedurchmesser Nr. 2 : M20

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Schlüsselweite Schneidringseite : 24.0 mm

Anschluss Nr. 3 Typ : Gewinde

Anschlusstyp Nr. 3 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 3 : 12 mm

Anschlussgewindedurchmesser Nr. 3 : M20

Anschlussgewindesteigung Nr. 3 : 1.50 mm

Abstand Anschluss Mitte bis Ende : 21,5 29 mm

Rohrdurchmesser : 12 mm

DIN-Norme : 2353 2401

Innendurchmesser : 8 mm

Gesamtlänge : 58 mm

Körpergröße : 22 mm

Oberflächenbehandlung : Zink Vernickelt

Max. Betriebsdruck : 630 bar

Serie : S
