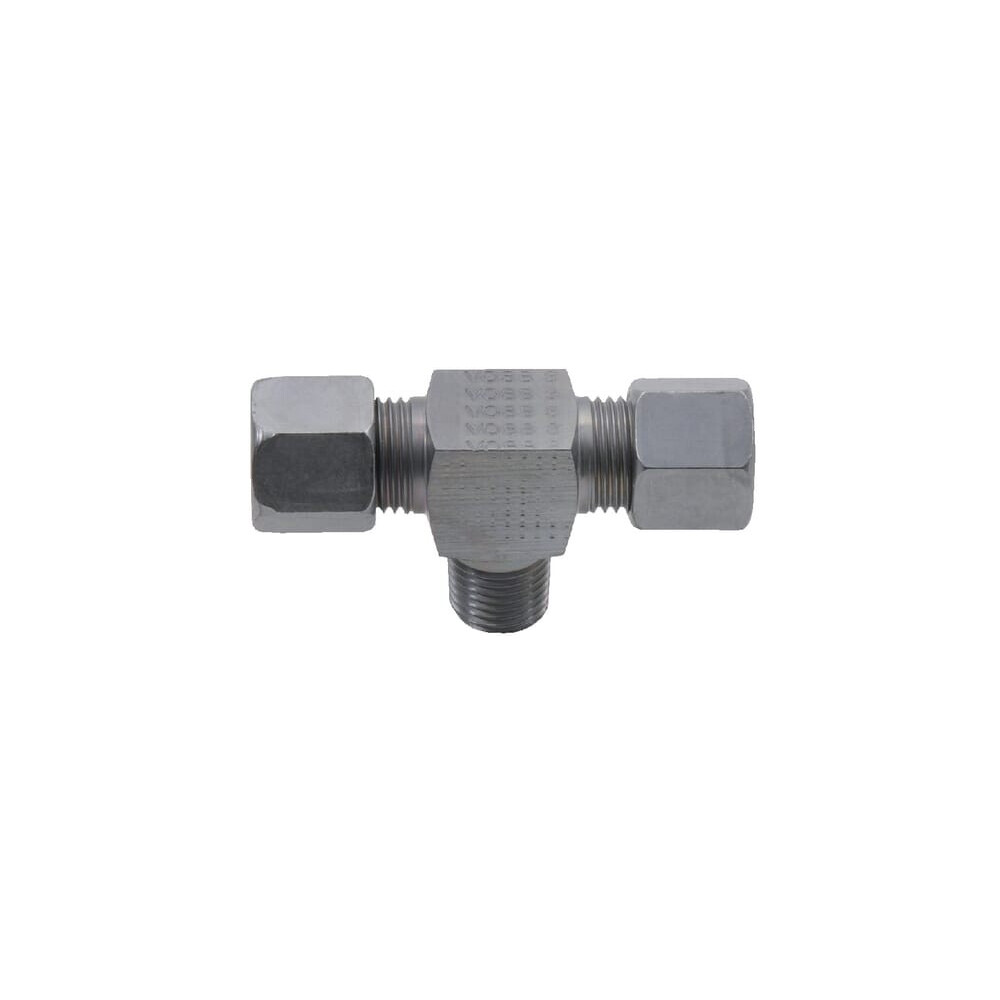

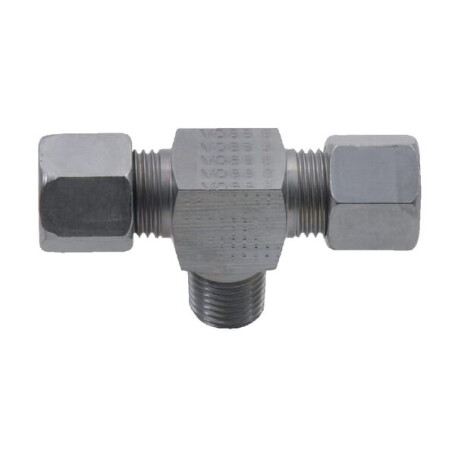

T-Verschraubung 16S M22 VOSS TEV16SM22

Gewindetyp Anschluss Nr. 1 : Metrisch

Einschraubgewinde Nr.2 : Metrisch

Anschlussgewindetyp Nr. 3 : Metrisch

Form : Tee (T)

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Steckerdurchmesser : 16 mm

Gewindedurchmesser Anschluss Nr. 1 : M24

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Schlüsselweite Anschluss Nr. 1 : 30.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 16 mm

Anschlussgewindedurchmesser Nr. 2 : M24

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Anschluss Nr. 3 Typ : Gewinde

Anschlusstyp Nr. 3 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 3 : M24

Anschlussgewindesteigung Nr. 3 : 1.50 mm

Abstand Anschluss Mitte bis Ende : 43 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 22,5 mm

Anschluss Nr. 3 Abstand von Mitte zu Ende : 24,5 mm

Rohrdurchmesser : 16 mm

DIN-Norme : 2353 2401

Körpergröße : 24 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 400 bar

Serie : S
