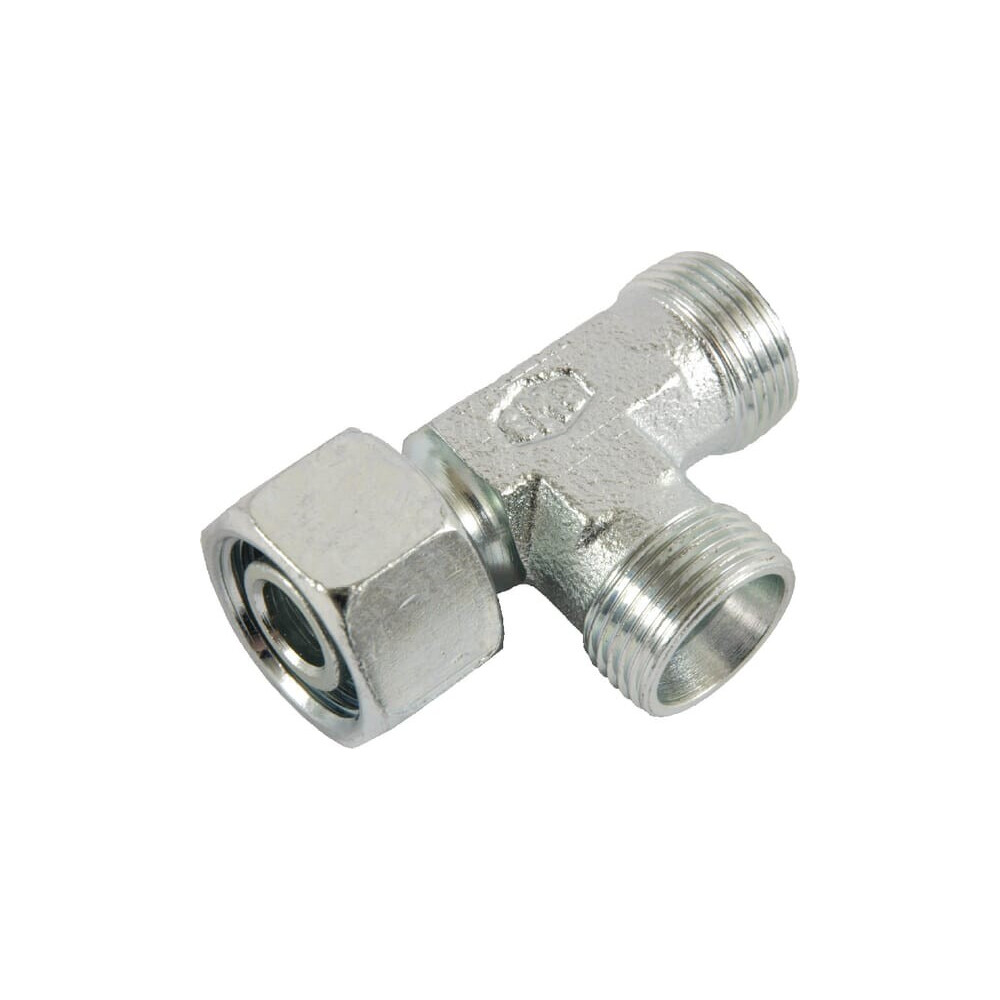

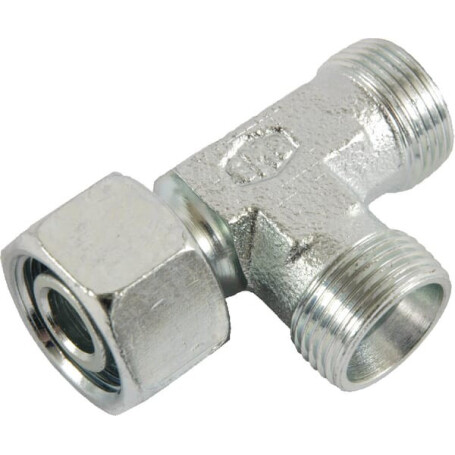

Drehbare T-Verbindung F-M-M 6S VOSS ELSD6S

Gewindetyp Anschluss Nr. 1 : Metrisch

Einschraubgewinde Nr.2 : Metrisch

Anschlussgewindetyp Nr. 3 : Metrisch

Form : Tee (T)

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Gewindedurchmesser Anschluss Nr. 1 : M14

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Schlüsselweite Anschluss Nr. 1 : 17.0 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M14

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Schlüsselweite Schneidringseite : 12.0 mm

Anschluss Nr. 3 Typ : Überwurfmutter

Anschlusstyp Nr. 3 - Außen-/Innengewinde : Innengewinde

Länge Anschluss Nr. 3 : 40

Anschlussgewindedurchmesser Nr. 3 : M14

Anschlussgewindesteigung Nr. 3 : 1.50 mm

Abstand Anschluss Mitte bis Ende : 31 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 27 mm

Anschluss Nr. 3 Abstand von Mitte zu Ende : 16 mm

Rohrdurchmesser : 6 mm

DIN-Norme : 2353 3865 2401

Innendurchmesser : 4,33 2,5 mm

Körpergröße : 14 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 800 bar

Innendurchmesser Dichtungsring : 4,5 mm

Dichtring Dicke : 1,5 mm

Dichtungsmaterial : Nitrilkautschuk [NBR]

Serie : S
