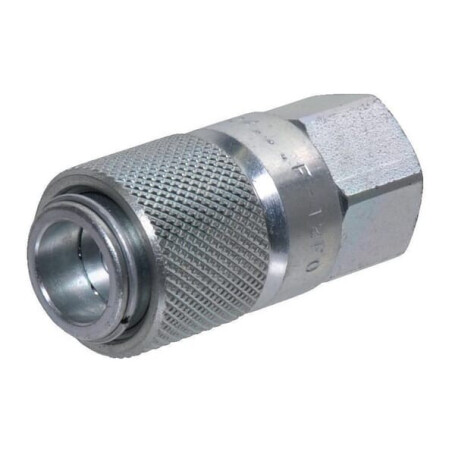

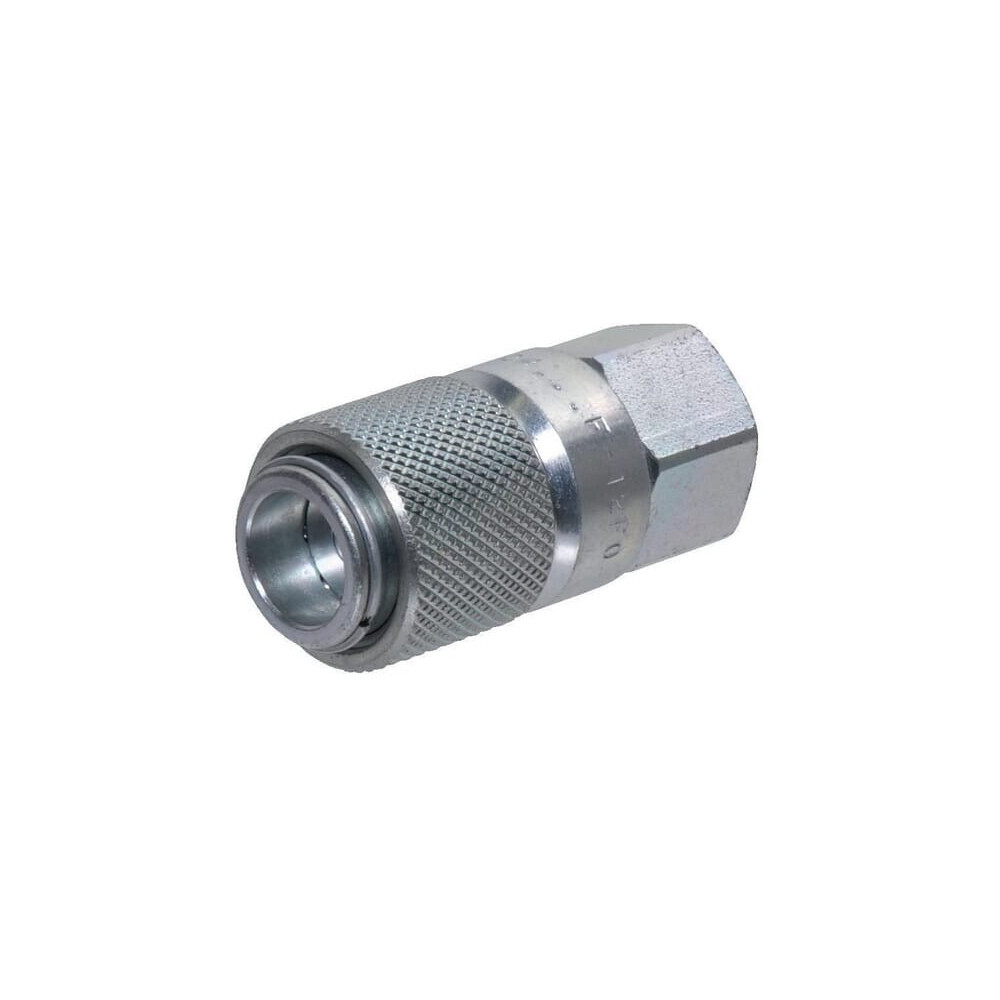

Messpunkt-Kuppl. 1/4" NPT IG FASTER DF0414NPTF

Form : Gerade

Typ Anschluss Nr. 1 : Schnellkupplung

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Steckerdurchmesser : 24 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/4 Inch

Gewindetyp Anschluss Nr. 1 : NPTF

Sechskantgröße Anschluss Nr. 1 : 21 mm

Gehäusegröße : 6,3 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Einschraubgewindegröße Nr.2 : 1/4 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 18

Einschraubgewinde Nr.2 : NPTF

Unter Druck kuppelbar : Nein

ANSI-Norm : B1.20.3

ISO Norm : 16028

Außendurchmesser : 24 mm

Gesamtlänge : 52,5 mm

Material : Stahl

Oberflächenbehandlung : Verchromt

Arbeitsdruck : 420 bar

Max. Betriebstemperatur : 125 °C

Min. Betriebstemperatur : -25 °C

Verriegelung Schnellanschluss : Radialwälzkörper

Betriebstyp Schnellanschluss : Zum Verbinden drücken

Betriebstyp Schnelltrenner : Hülsenverriegelung

Dichtungsmaterial : Nitrilkautschuk [NBR]

Serie : DF

Ventiltyp : Flach
