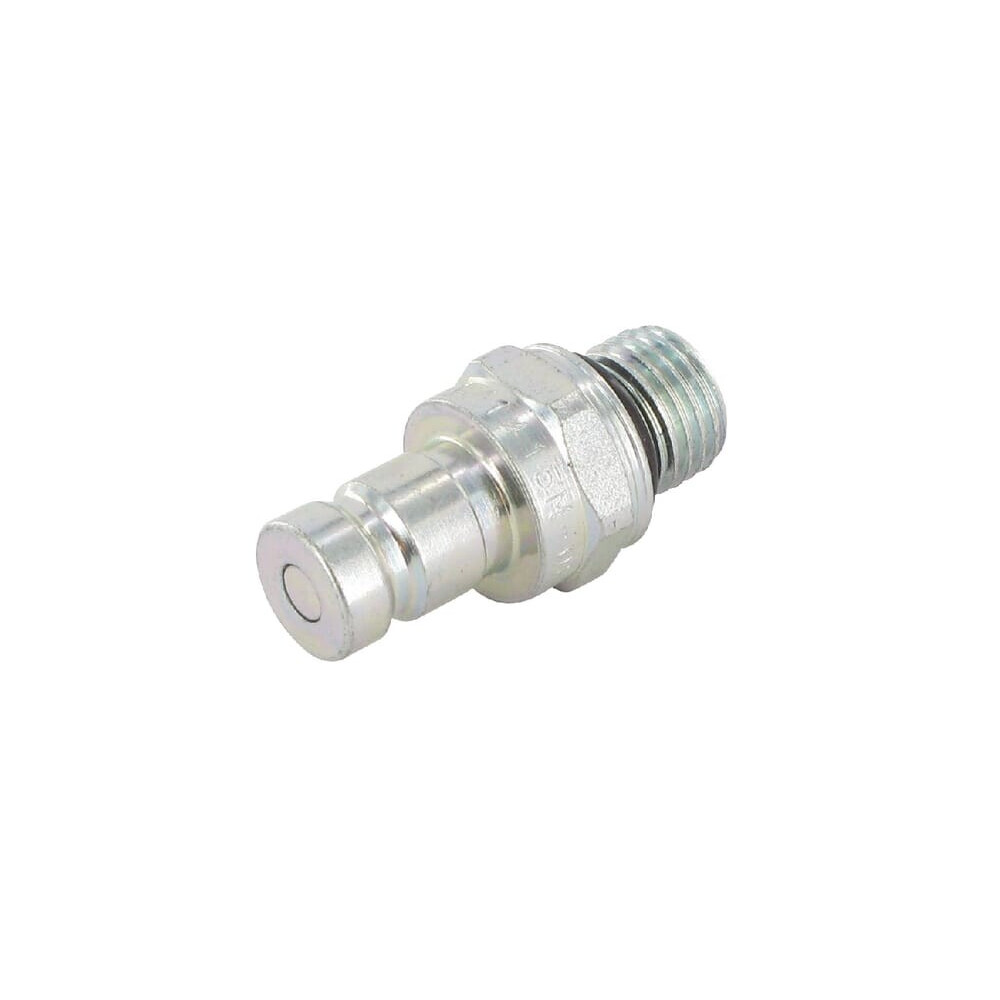

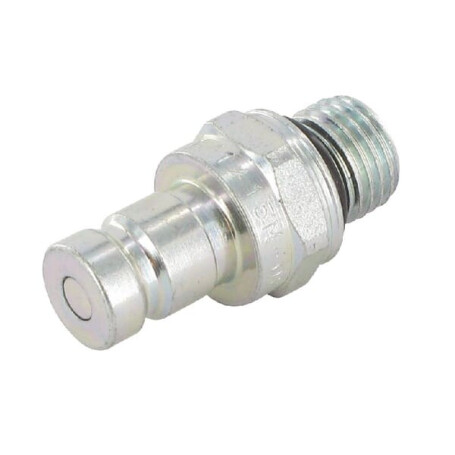

Messpunkt Kuppl. M14x1,5 AG FASTER DF0411415M

Form : Gerade

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Durchmesser Anschluss 1 : 0,49 Inch

Steckerdurchmesser : 12,6 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/4 Inch

Gewindetyp Anschluss Nr. 1 : BSPP

Sechskantgröße Anschluss Nr. 1 : 19 mm

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Gehäusegröße : 6,3 mm

Anschlusstyp Nr. 2 : Schnellkupplung

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 12,55 mm

Anschlussgewindedurchmesser Nr. 2 : M14

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Unter Druck kuppelbar : Nein

Für Medien konzipiert : Hydrauliköl

ISO Norm : 15171-1

Außendurchmesser : 12,7 mm

Gesamtlänge : 42 mm

Material : Karbohnstahl

Oberflächenbehandlung : Weiß passiviert

Arbeitsdruck : 420 bar

Max. Betriebstemperatur : 125 °C

Min. Betriebstemperatur : -25 °C

Verriegelung Schnellanschluss : Radialwälzkörper

Betriebstyp Schnellanschluss : Zum Verbinden drücken

Betriebstyp Schnelltrenner : Hülsenverriegelung

Dichtungsmaterial : Nitrilkautschuk [NBR] Teflon (PTFE)

Serie : DF

Ventiltyp : Flach

Anmerkung : Zum Entkuppeln muss die Verriegelungshülse der Muffe nach hinten geschoben werden. kW
