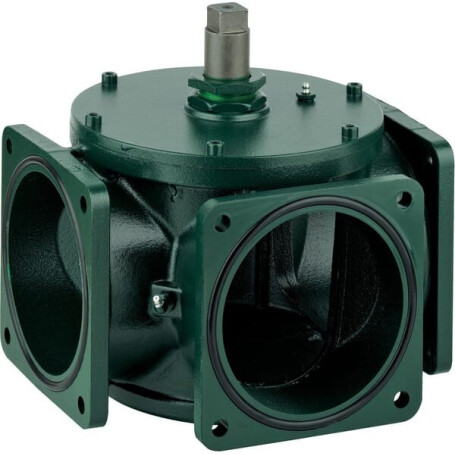

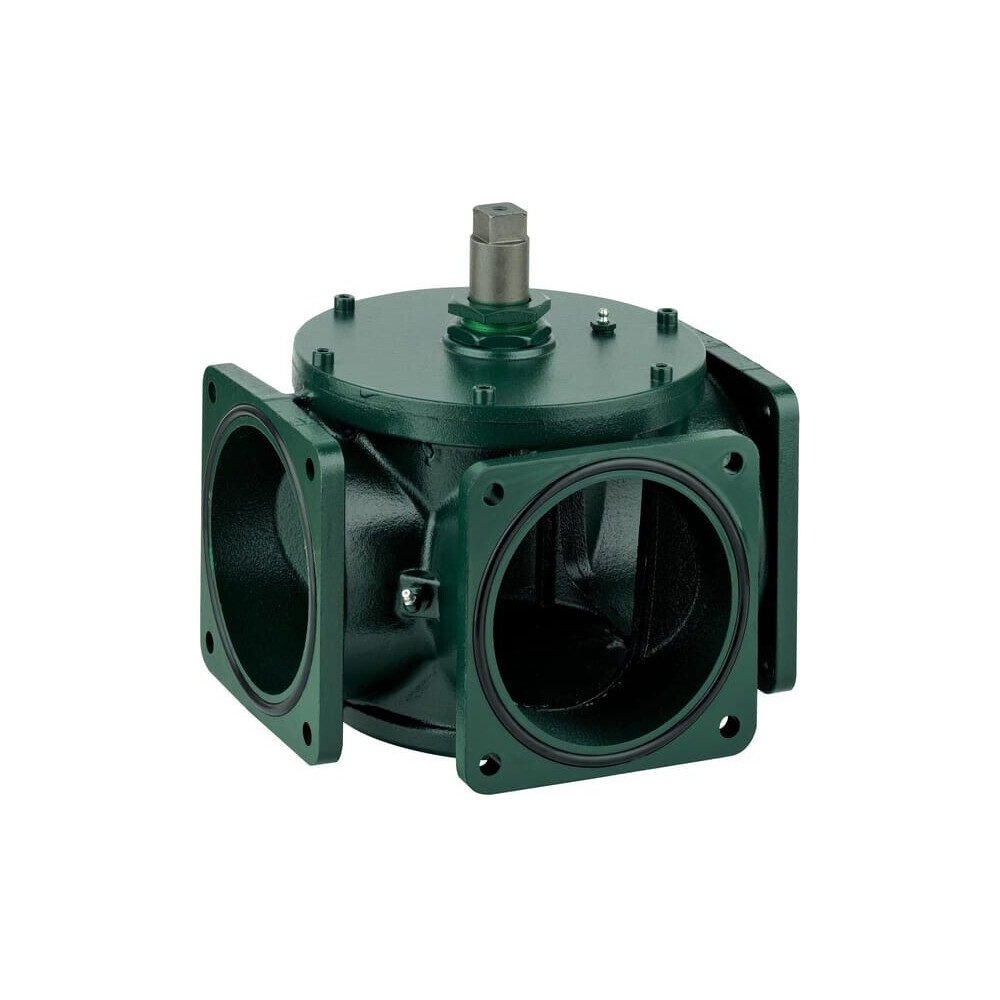

Dreiwegehahn 3" MZ 3000002

Anzahl der Positionen : 4

Anzahl der Anschlüsse : 3

Typ : Handbetätigtes Ventil

Anschlusstyp : Flansch

Nenninnendurchmesser : 3 Inch

Antriebs-/Lenkart : Handhebel

Durchmesser Montageschrauben/-löcher Flansch 2 : 6 mm

Durchmesser Montageschrauben/-bohrungen'Flansch : 13 mm

Hebellänge - lange Seite : 225 mm

Abstand'Hebel-Montagebohrungen (horizontal) : 25 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 102,5 mm

Abstand'Mitte Durchgangsloch zur Oberseite (geschlossen) : 133,5 mm

Nenndurchmesser Durchgangsloch : 120 mm

Gesamthöhe : 150 mm

Gesamtbreite : 205 mm
