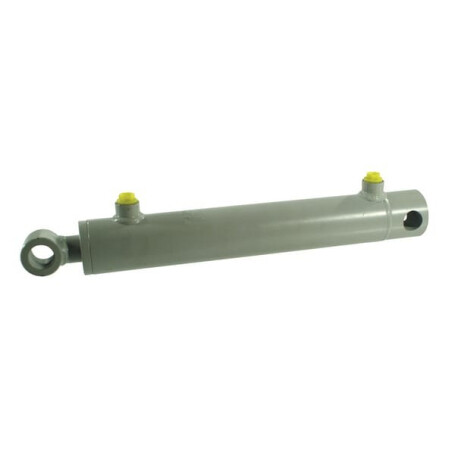

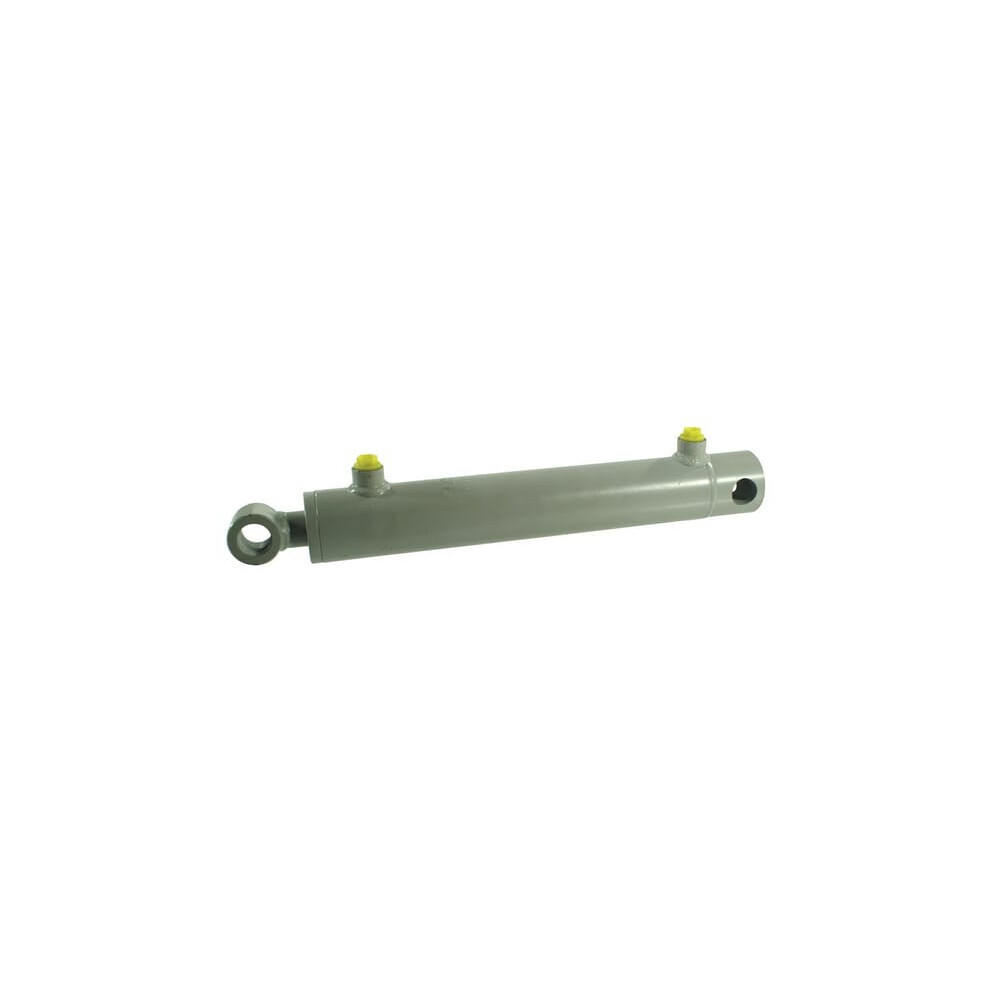

Hydraulikzylinder ST ST UNIVERSEL D16 D1632100ST 32 100

Anwendungskategorie : Universell

Stange Durchmesser : 16 mm

Typ : Doppeltwirkend

Hub : 100 mm

Min. Länge : 234 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 15,2 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagetyp - Stangenverbindung : Nabe

Gewindeart Ölanschluss : G

Gewindegröße Ölanschluss Stangenseitig : 1/4 Inch

Max. Kolbengeschwindigkeit : 0,1 Mtr./sec

Außendurchmesser : 42 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 15,2 mm

Min. Abstand Montagebohrungen : 234 mm

Außendurchmesser der Montagebuchse : 28 mm

Montagekopf Breite : 30 mm

Min. Betriebstemperatur : -25 °C

Max. Betriebstemperatur : 85 °C

Nenndruck : 200 bar

Serie : D-ST

Zylindermaterial : Stahl ST52

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6

Stange Oberflächenrauheit : 0,2 um

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Gusseisen

Ölanschluss Material : Stahl

Zylinderende zu Montagebuchse Abstand : 12,5 mm

Innendurchmesser Zylinder : 32 mm
