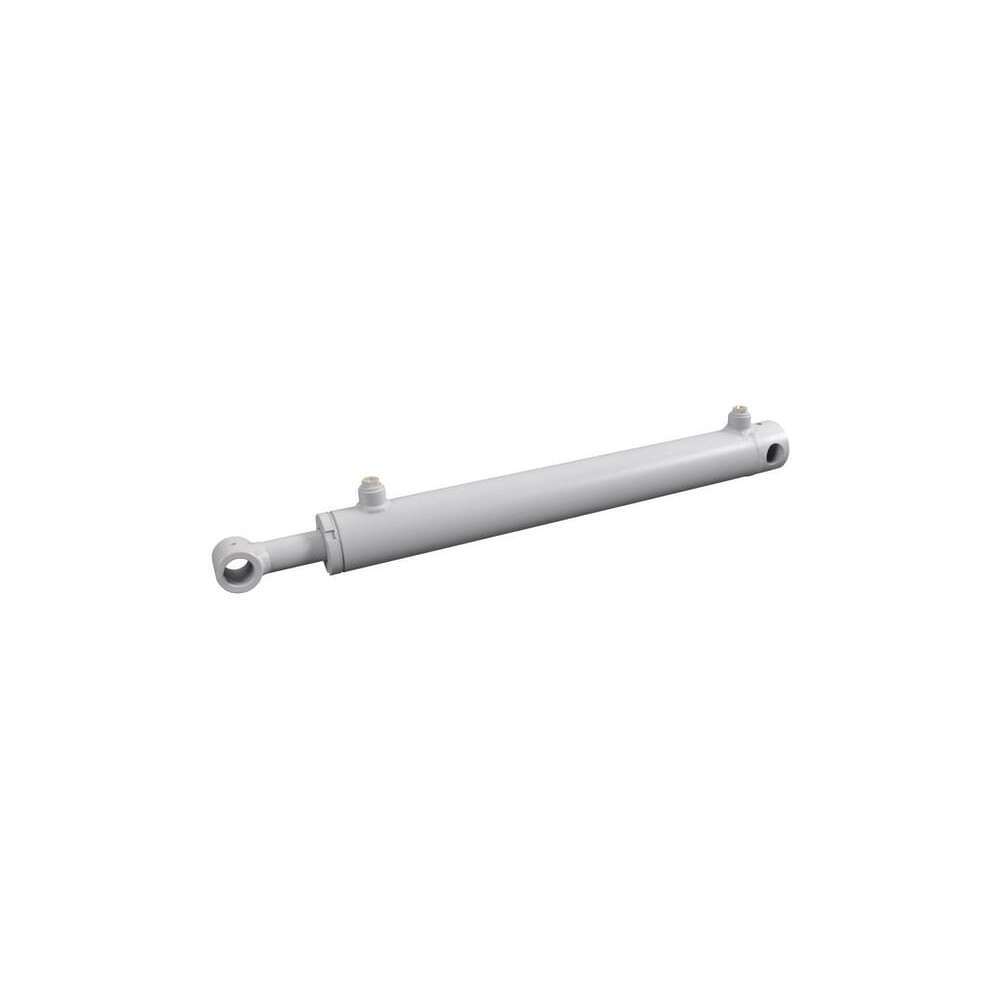

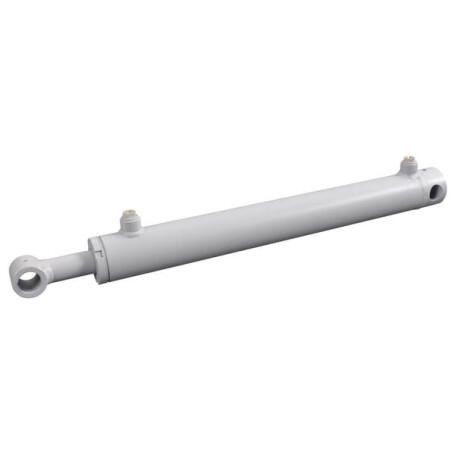

Zylinder D20-32-500 CB-Serie CB UNIVERSEL D20 D2032500CB 32 500

Anwendungskategorie : Universell

Stange Durchmesser : 20 mm

Typ : Doppeltwirkend

Hub : 500 mm

Min. Länge : 655 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 16,2 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagetyp - Stangenverbindung : Nabe

Montagedurchmesser - Stangenanschluss : 16,2 mm

Gewindeart Ölanschluss : BSP

Gewindegröße Ölanschluss Stangenseitig : 1/4 Inch

Durchmesser der Montagebohrung- Stangenverbindung : 16,2 mm

Max. Kolbengeschwindigkeit : 0,1 Mtr./sec

Außendurchmesser : 40 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 16,2 mm

Min. Abstand Montagebohrungen : 655 mm

Außendurchmesser der Montagebuchse : 30 mm

Montagekopf Breite : 35 mm

Min. Betriebstemperatur : -25 °C

Max. Betriebstemperatur : 85 °C

Nenndruck : 200 bar

Zylinderende zu Montagebuchse Abstand : 37 mm

Innendurchmesser Zylinder : 32 mm

Breite : 37 mm
